Systemy mieszane

Charakterystyka:

Pod pojęciem systemy mieszane rozumiemy takie systemy, gdzie wykorzystywane są razem wcześniej opisane. Powodem tworzenia takiego kombinowanego systemu smarowania jest zróżnicowane zapotrzebowanie jednego urządzenia technologicznego na różne, ustalone dawki w różnych częściach urządzenia. Kolejnym powodem może być potrzeba łączenia poszczególnych urządzeń i systemów smarowania, zgodnie z indywidualnymi wymogami producentów.

Opis:

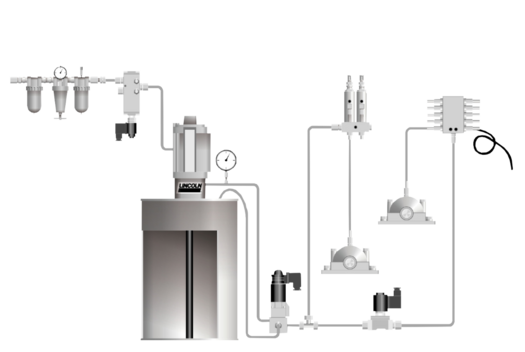

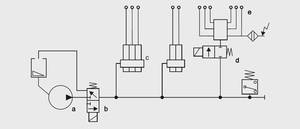

Jako przykłąd przedstawimy układ łączący system jedoliniowy z dozownikami Centromatic razem z systemem z elektrozaworami. System Centromatic tworzą pompa (a), zawór odprężający (b) i dozowniki (c). W tym systemie, przez elektrozawór (d) podłączony jest dodatkowy obieg z rozdzielaczami progresywnymi (e), który zaopatruje punkty smarowe, które tylko od czasu do czasu pracują.




Funkcjonalność:

System smarowania Centromatic pracuje w cyklach, tak jak to było wcześniej opisane. Zawór odcinający (d) jest zamknięty. W zależności od ustalonej liczby „przepracowanych“ godzin roboczych, na początku kolejnego cyklu pracy systemu Centromatic zawór odcinający zostaje otwarty i środek smarny jest pompowany przez rozdzielace progresywne (e) do punktów smarowych. Po upłynięciu ustalonej liczby cykli ruchów tłoczków na normalnie otwartym (NO) czujniku (na rozdzielaczu progresywnym) zawór odcinający (d) zamyka się. Jeżeli pompa nadal pracuje (a), następuje wzrost ciśnienia do momentu osiągnięcia ciśnienia roboczego dozowników i cykl pracy się kończy. Kolejne cykle pracy przebiegają z zamkniętym zaworem odcinającym.
