System z zaworami elektromagnetycznymi

Charakterystyka:

Wysokociśnieniowe systemy smarujące pracujące cyklicznie. Linia główna zasiana jest przez pompe zasilająca. Elektromagnetyczny system dwuliniowy służy otwarciu połącznia pomiędzy minią główną a punktami smarowymi. Ilość środka smarnego, która jest podawana podczas każdego cyklu do punktów smarowych, jest uzależniona od liczby sprężeń otwartego przełącznika, który jest zainstalowany w rozdzielaczu progresywnym. Ten system jest przeznaczony do maszyn linii produkcyjnych i urządzeń o małym, średnim oraz dużej liczbie punktów smarowych.

Opis:

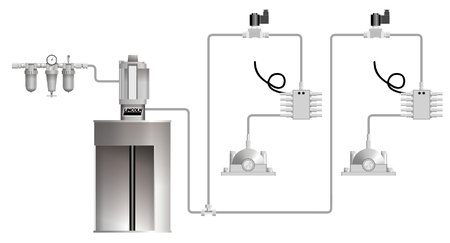

Linia główna tworzy jedną gałąź zasilaną pompą napełniającą. Poszczególne podgałęzie są podłączone do głównej poprzez 2/2-drogowy zawór (b).Każdy jest wyposażony w normalnie otwarty (NO) czujnik. Jako żródło smarowania ciśnieniowego można wykorzystać pneumatyczną pompę napełniającą. Jeżeli stosowana jest pompa z napędem elektrycznym , system należy wyposażyć w przełącznik ciśnieniowy z zaworem odprężającym.

Funkcjonalność:

W zależności od potrzeb poszczególnych grup punktów smarowych, podłączonych do 2/2-drogowego zaworu elektromagnetycznego, zawór otwiera się w ustalonych interwałach. W ten sposób połączona jest linia smarująca podgałęzi do linii głównej. W zależności od wykorzystywanych typów pomp, przełącza się ona po otwarciu zaworu (pompy elektryczne). Jeżeli wykorzystujemy pneumatyczną pompę napełniająca, może ona być włączona cały czas. Linia główna jest zawsze pod ciśnieniem i pompa rozpoczyna pracę przy spadku ciśnienia, po otwarciu 2/2-drogowego zaworu. Zamknięcie elektrozaworu magnetycznego i zakończenie smarowania punktów w danej podgałęzi jest sterowane przez sprzężenie normalnie otwartego (NO) przełącznika na rozdzielaczu progresywnym.  Całkowita dawka środka smarnego, przepompowana do jednej podgałęzi, jest uzależniona od ustawień rozdzielacza progresywnego. Całkowita ilość środka smarnego jest uzależniona od pojedynczych dawek rozdzielacza (suma wszystkich dawek ze wszystkich wyjść, lub integralną jej wielokrotności), tam gdzie znajduje się przełącznik. Czasami (przy długich interwałach smarowych) linia główna jest wyposażona w zawór odprężający, dzięki któremu linia główna jest odprężana pomiędzy cyklami.

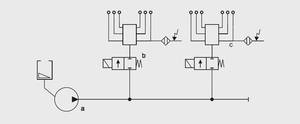

Standardowe elementy dla systemów z zaworami elektromagnetycznymi:

• a – Pompy
  • pneumatyczne pompy beczkowe - PowerMaster III, Lubrigun
  • elektryczne - ZPU 01/02, ZPU 08

• b – zamykane zawory
  • elektromagnetyczne 2/2

• c – rozdzielacze progresywne
  • rozdzielacz SSV, SSV-N

Pozostałe części systemu:

• Dodatki (sygnał poziomu środka smarnego w zbiorniku, zawory bezpieczeństwa, manometry itd).

• Przewody smarne ( rurki, węże, złączki, uchwyty, elementy mocujące i materiały montażowe).
