Wałkowe smarownice taśmowe

RB MS

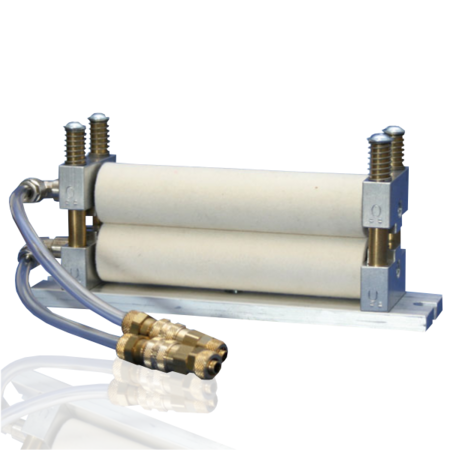

RB M

Podstawa składa się z płyty podstawowej z 4 kolumnami prowadzącymi i sprężynami. Zestawy wałków (nie należą do zakresu artykułu) są zamocowane sprężyście na prowadnicach w obudowie. Poprzez kontakt odpornych na zużycie wałków filcowych lub z tworzywa cellpor z materiałem taśmy środek smarowy do obróbki plastycznej jest na niego nanoszony bez tworzenia mgły olejowej. Zasilanie w środek smarowy odbywa się przy tym od wewnątrz, przez nieruchomą oś drążoną. Po zluzowaniu czterech śrub wymiana wałków natłuszczających jest możliwa bez wielkiego nakładu czasowego. W połączeniu z jednostką do precyzyjnego dozowania Raziol osiągane są dzięki bardzo precyzyjnemu dozowaniu środka smarowego do obróbki plastycznej najlepsze wyniki jakości aplikowania i redukcji ilości środka smarowego na szybkich automatach tłoczących.

Dane techniczne:
Średnica wałkaØ 32 mm
Maks. grubość materiału1.0 mm
Maks. lepkość oleju (40°C)100 mm²/s
Szerokość natłuszczania15 do 400 mm
Nr art.NazwaA
Szerokość natłuszczania
[mm]
B
Wymiar mocowania
[mm]
C
Szer. płyty podstawy
[mm]
1015120050RB MS 05050107122
1015120075RB MS 07575132147
1015120100RB MS 100100157172
1015120150RB MS 150150207222
1015120200RB MS 200200257272
1015120250RB MS 250250307322
1015120300RB MS 300300357372
1015120400RB MS 400400457472
