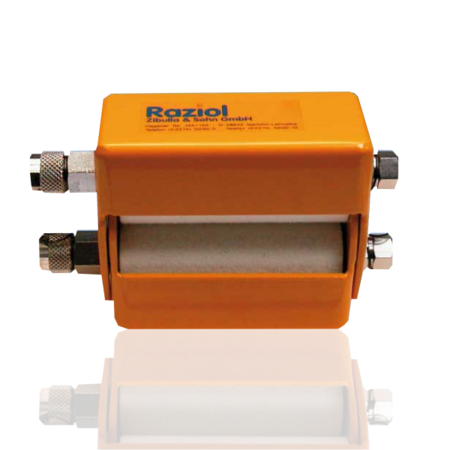

Wałkowe smarownice taśmowe

RB M

Wymiary (PDF, 200 KB)

Sprężyny naciągowe dociskają walce naoliwiające do materiału taśmy. Poprzez kontakt odpornych na zużycie wałków filcowych z materiałem taśmy środek smarowy do obróbki plastycznej jest na niego nanoszony bez tworzenia mgły olejowej. Zasilanie w środek smarowy odbywa się przy tym od wewnątrz, przez nieruchomą oś drążoną. Olej nie może ulegać zmętwieniu i zawierać cząstek stałych. Z wężami przyłączowymi oleju i optyczną kontrolą dopływu (komory kroplowe). Zastosowanie tłoczenie, zginanie i z ograniczeniem: cięcie precyzyjne, wgłębne formowanie, profilowanie walcami.

Dane techniczne:
Średnica wałka	Ø 32 mm
Maks. grubość materiału	1.0 mm
Maks. lepkość oleju (40°C)	100 mm²/s
Szerokość natłuszczania	15 do 300 mm

Nr art.	Nazwa	A Szerokość natłuszczania [mm]	B Szerokość obudowy [mm]	C Szerokość części górnej [mm]	D Wymagane miejsce [mm]
1010100015	RB M 015	15	37	42	150
1010100020	RB M 020	20	37	42	150
1010100030	RB M 030	30	37	42	150
1010100050	RB M 050	50	57	62	170
1010100075	RB M 075	75	82	87	200
1010100100	RB M 100	100	107	112	220
1010100150	RB M 150	150	157	162	270
1010100200	RB M 200	200	207	212	320
1010100250	RB M 250	250	257	262	370
1010100300	RB M 300	300	307	312	420
