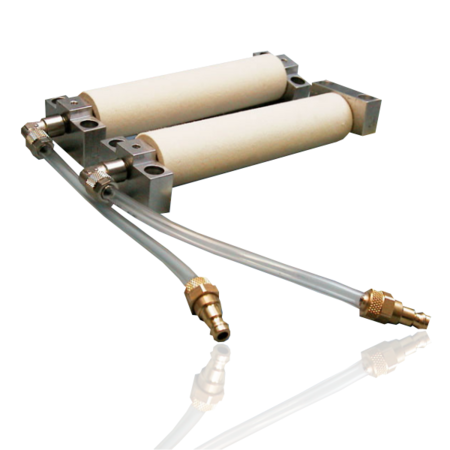

Wałkowe smarownice taśmowe

RB M-SW

RB M SW

Zestawy wałków są zamocowane sprężyście na prowadnicach w obudowie. Cylindry pneumatyczne dociskają wałek górny do materiału taśmy. Poprzez kontakt odpornych na zużycie wałków filcowych z materiałem taśmy środek smarowy do obróbki plastycznej jest na niego nanoszony bez tworzenia mgły olejowej. Zasilanie w środek smarowy odbywa się przy tym od wewnątrz, przez nieruchomą oś drążoną. Wymiany wałków natłuszczających dokonuje się bez użycia narzędzi. Olej nie może ulegać żywiczeniu i zawierać cząstek stałych. Z wężami przyłączowymi oleju i optyczną kontrolą dopływu (komory kroplowe) wraz z dwoma szybkozłączami.  Z zamontowanym wymiennym zestawem wałków. Zastosowanie: tłoczenie, zginanie i z ograniczeniem, cięcie precyzyjne, wgłębne formowanie, profilowanie walcami.

Dane techniczne:
Średnica wałkaØ 32 mm
Maks. grubość materiału1.0 mm
Maks. lepkość oleju (40°C)100 mm²/s
Szerokość natłuszczania50 do 400 mm
Nr art.NazwaA
Szerokość natłuszczania
[mm]
B
Szerokość obudowy
[mm]
C
Wymiar mocowania
[mm]
D
Szer. płyty podstawy
[mm]
E
Łączna szerokość
[mm]
1015100050RB M-SW 0505082107122130
1015100075RB M-SW 07575107132147155
1015100100RB M-SW 100100132157172180

1015100150

RB M-SW 150 150182207222230
1015100200RB M-SW 200200232257272280
1015100250RB M-SW 250 250282307322330
1015100300RB M-SW 300300332357372380
1015100400RB M-SW 400 400432457472480
