Systemy dozowania środka smarnego

Z wtryskiwaczami

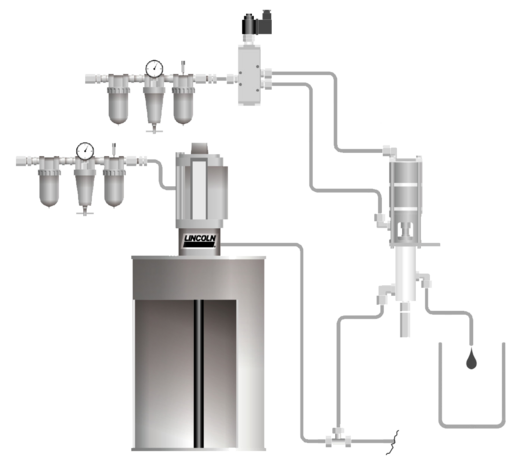

Th Davkovani s Ejektory

Opis:

Budowa systemu jest taka sama, jak budowa układu smarowania, z jednym wyjątkiem, za wtryskiwaczem nie ma wbudowanego w układ rozdzielacza progresywnego. System składa się pneumatycznej napełniającej pompy beczkowej, do której za pomocą linii głównej podłączony jest punkt podający lub wiele punktów podających. Każdy punkt podający tworzy pneumatycznie sterowny wtryskiwacz. Częścią systemu są także jednostka powietrzna 3/2-drogowa do pompy beczkowej oraz jednostka powietrza 3/2 lub 5/2-drogowa do wtryskiwaczy.

Działanie:

W punkcie podającym pompuje dozór, za pomocą sterowania WTRYSKIWACZA, dawki smarowidła do wymaganego miejsca. Wielkość dawki ustala się mechanicznie na WTRYSKIWACZU. Dozór daje sygnał, za pomocą przełącznika ręcznego lub nożnego, do podania dawki. Sygnał może być przekazywany przez przełącznik danego urządzenia, do którego powinno być przepompowane smarowidło.



  • a – Pompy

    • pneumatyczne - PowerMaster III, Lubrigun

  • b – Wtryskiwacze
    • o   Wtryskiwacz 0,74 cm3/przesuw
    • o   Wtryskiwacz 3,30 cm3/ przesuw
    • o   Wtryskiwacz 16,0 cm3/ przesuw
    • o   Wtryskiwacz 41,0 cm3/ przesuw
