Smarowanie punktowe

Charakterystyka:

Ten system stosuje się do smarowania wszystkich standardowych typów łańcuchów, a także specjalnych  łańcuchów w różnych przenośnikach. Standardowymi typami łańcuchów są łańcuchy panwiowe, drabinkowe, tulejkowe, itp. Te systemy służą do aplikacji bardzo małych dawek oleju bezpośrednio na punkty, gdzie występuje tarcie. Te miejsca są tam, gdzie dotyka się zewnętrzna i wewnętrzna poprzeczka łańcucha (poprzeczka z trzpieniem lub tulejką). Zaletą jest zwiększona żywotność łańcucha. W ten sposób jest widocznie zredukowane ‚rozprężanie łańcucha“, które jest konsekwencją zwiększania nacisku pomiędzy poszczególnymi częściami łańcucha w zależności od ich ścierania się.Wszystko osiągamy przy pomocy minimalnego zużycia środka smarnego (powierzchnia łańcucha pozostaje nie zaolejona).

Opis:

Na podstawie impulsu z sondy bezstykowej (d) która bada przebieg punktu odniesienia (ząb łańcucha, lub ogniwo łańcucha), jest pompowany olej za pomocą dyszy (c) z zaworem przeciwciśnieniowym do punktów smarowych, co pomaga uniknąć nieplanowanego skapywania oleju. Dysze są ustawione, u góry, nad łańcuchem. Do zasilania dyszy olejowych wykorzystywany jesy system  z pneumatyczną pompą jednocyklową z dozownikami Centromatic lub system z elektromagnetyczną pompą PMA lub system ORSCO (nie jest opisany). Sestem Centromatic jest skonstruowany podobnie jak w przypadku smarowania łożysk. W systemie z elektromagnetyczną pompą PMA, w zależności od ilości elelemntów pompujących, są od 1 do 4 dyszy jednocześnie zasilane dawką 0,03, lub odpowiednio 0,06 cm3/impuls smarowy. W systemie ORSCO można wyposażyć blok pompujący w 1-8 jednostek natryskowych o regulowanej dawce na impuls.

Działanie:

Bezkontaktowa sonda reaguje na przemieszczanie się punktu odniesienia łańcucha i daje sygnał do impulsu smarowego. Przy prawidłowym ustawieniu systemu dochodzi do natryśnięcia dawki środka smarnego dokładnie na punkt smarowy, który się w danym momencie znajduje dokładnie na przeciwko dyszy. Liczba jednocześnie smarowanych punktów na jednym łańcuchu uzależniona jest od jego budowy (jednorzędowy, dwurzędowy) oraz od prędkości łańcucha.
Jeżeli częstotliwość przemieszczania się ogniw jest większa niż 1/s, wtedy należy zastosować podwójną ilość dyszy. I wtedy obie dysze muszą przeprowadzać smarowanie jednocześnie, obydwa ogniwa. Z tego powodu musi być ustawione miejscy odczytu punktu odniesienia.

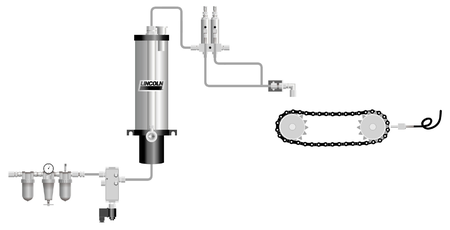

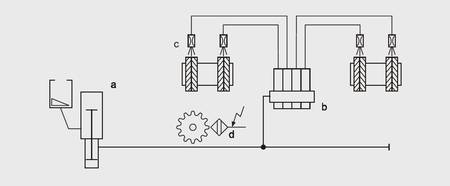

SYSTEM CENTRO-MATIC:

Standardowe elementy:

• a – Pompy
  • pneumatyczne dla oleju  - Centro-Matic P-O

• b – Dozownik CENTROMATIC
  • SL 42, SL 43

• c – Dysze
  • SZDY - 02, D06

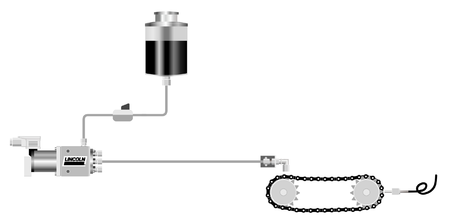

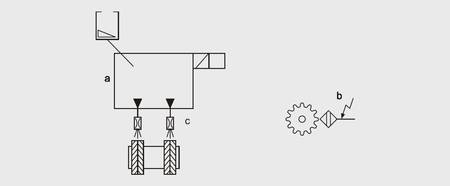

SYSTEM Z ELEKTROMAGNETYCZNĄ POMPĄ PMA:

Standardowe elementy:

• a –  Pompy
  • elektromagnetyczne PMA 01 - 0,03 cm³/Zyklus
  • elektromagnetyczne PMA 01 - 0,06 cm³/Zyklus

•  b – Dozownik
•  c – Dysze
• SZDY-02, D06
