System smarowania łańcuchów

Smarowanie powierzchniowe olejem lub smarem

Flächenschmierung mit Öl oder Fett

Charakterystyka:

Ten system stosuje się do smarowania wszystkich standardowych typów łańcuchów, a także łańcuchów specjalnych (zwłaszcza małych oraz o dużej prędkości).Standardowymi łańcuchami są łańcuchy panwiowe, drabinkowe, tulejkowe, itp

Opis:

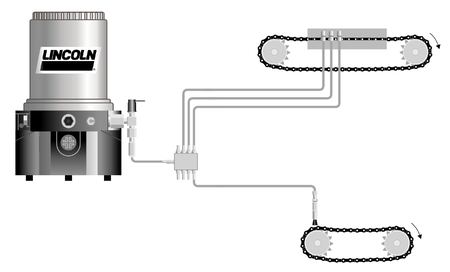

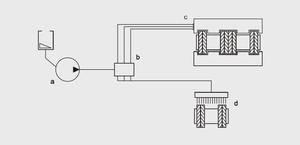

Olej smarujący jest nakładany na powierzchnię łańcucha za pomocą bloków smarujących (c) lub szczotki smarującej (d). Jako źródło środka smarnego można wykorzystać:
- elektryczną pompę tłokową (a) z rozdzielaczem progresywnym (b) lub zasilanie impulsowe, takie jak:  pompa PMA, system Centromatic, system ESILUB

System Centromatic, jest zbudowany podobnie jak to było opisane w smarowaniu łożysk. W systemie z elektromagnetyczną pompą PMA, w zależności od ilości elementów pompujących, są od 1 do 4 dyszy jednocześnie zasilane dawką 0,03, lub odpowiednio 0,06 cm3/impuls smarowy.W systemie ESILUB dawki oleju są zależne od zaworów niskiego ciśnienia dozowników, które są sterowane przez impulsy ciśnienia z pompy pneumatycznej.

Działanie:

System jest uruchamiany za pomocą włączania ręcznego lub przez wskaźnik czasu. Podczas ustalonego czasu (w zależności od zastosowanego źródła zasilania olejem), stale lub impulsowo jest pompowane do szczotki smarującej lub bloku. Szczotka podaje olej na powierzchnię łańcucha. Blok smarujący, zbudowany z plastiku odpornego na ścieranie, służy także jako mechaniczny zgarniacz brudu.

Standarowe elementy:

  • a – Pompy

    • elektryczne P 203, P 311

  • b - Rozdzielacz progresywny

    • SSV 8 - SSV 22, SSV 8-K - SSV 22-K

  • Ponadto:

    • elektromagnetyczne pompa Pumpe PMA
    • pneumatyczna pompa Centro-Matic z rozdzielaczem SL
    • pneumatyczna pompa EOS z rodzielaczem ESILUB

  •  c – Smarownice
  • d – Szczotki.
