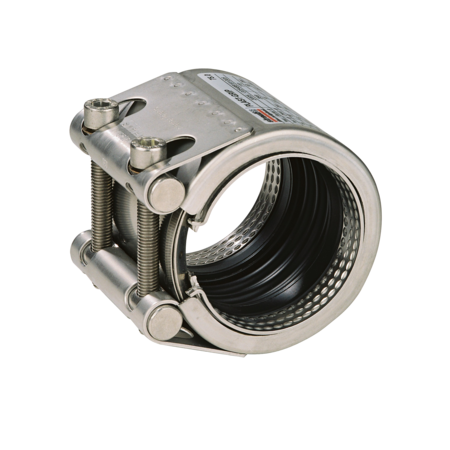

STRAUB Plast-Grip

Połączenie STRAUB-PLAST-GRIP jest idealnym łącznikiem rur o różnych grubościach ścianek.

Ciśnienie robocze: do 16 bar
Średnica: 40,0 do 160,0 mm
Zakres temperatur: -20°C do +80°C
Uszczelnienie: EPDM lub NBR.

ø 40.0 - 355.0 mm

AD [mm]	Zakres [mm]	PN [bar]	B [mm]	C [mm]	DV [mm]	X [mm]	R bez wkładki taśmowej [mm]	R z wkładką taśmową [mm]	Moment dokręcający [Nm}	SW [mm]	Gwint
40	39-40.5	16	61	19	60	73	5	5-15	15	6	8
50	49-50.5	16	61	26	70	83	5	5-15	15	6	8
63	62-64	16	76	32	85	98	5-10	5-20	20	6	8
75	74-76	16	94	39	99	117	5-10	5-25	25	8	10
90	89-91	16	94	39	118	123	5-10	5-25	25	8	10
110	109-111	16	94	39	135	151	5-10	5-25	25	8	10
114.3	113-115	16	94	39	139	157	5-10	5-30	25	10	12
125	124-126	16	94	43	152	174	5-10	5-30	60	10	12
140	139-142	16	108	43	168	191	5-10	5-30	60	10	12
160	159-162	16/10*	109	43	188	210	5-10	5-25	60	10	12
180	178-182	16	141	80	207	226	5-10	5-35	60	10	12
200	198-202	16	141	80	227	246	5-10	5-35	60	10	12
225	223-227	10	141	80	252	271	5-10	5-35	60	10	12
250	248-252	10	141	80	277	296	5-10	5-35	60	10	12
280	278-282	10	141	80	307	330	5-10	5-35	100	14	16
315	313-317	10	141	80	342	365	5-10	5-35	120	14	16
355	353-357	6	141	80	382	405	5-10	5-35	150	14	16

* 160.0/159.0 mm: Wersja w W2 -> PN 16 bar Wersja w W2 -> PN 16 bar

Wyznaczanie pierścieni nośnych STRAUB

SDR	41	33/32.25	26	17.6	17	11	7.4/7.25
Serie-Nr.	S 20	S 16/ S 15.625	S 12.5	S 8.3	S 8	S 5	S 3.2/ S 3.125
Norm	DIN 8074	DIN 8074	DIN 8074	DIN 8074	DIN 8074	DIN 8074	DIN 8074
Rohr AD	Rohr ID	Rohr ID	Rohr ID	Rohr ID	Rohr ID	Rohr ID	Rohr ID
AD [mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]
40	-	-	36.4	35.4	35.2	32.6	29
50	-	46.4	46	44.2	44	40.8	36.2
63	59.4	59	58	58.8	55.4	51.4	45.8
75	71.2	70.4	69.2	66.4	66	61.4	54.4
90	85.6	84.4	83	79.8	79.2	73.6	65.4
110	104.6	103.2	101.6	97.4	96.8	90	79.8
125	118.8	117.2	115.4	110.8	110.2	102.2	90.8
140	133	131.4	129.2	124	123.4	114.6	101.6
160	152	150.2	147.6	141.8	141	130.8	116.2
180	171	169	166.2	159.6	158.6	147.2	130.8
200	190	187.6	184.6	177.2	176.2	163.6	145.2
225	214	211.2	207.8	199.4	198.2	184	163.4
250	237.6	234.6	230.8	221.6	220.4	204.6	181.6
280	266.2	262.8	258.6	248.2	246.8	229.2	203.4
315	299.6	295.6	290.8	279.2	277.6	257.8	228.8
