Połączenia rurowe STRAUB

STRAUB Fire-Fence

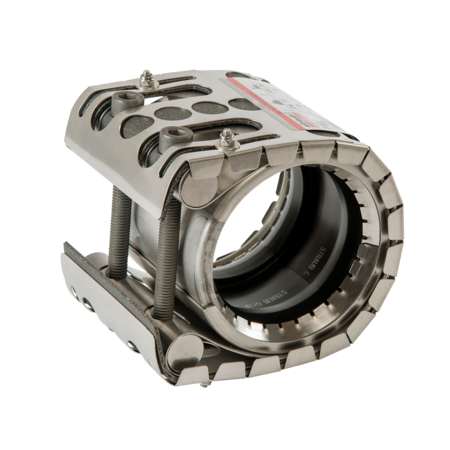

STRAUB GRIP FF 122019
Zamów informacje
Wyślij zapytanie

Podczas ingerencji ognia pęczniejący materiał szybko się rozszerza, tworząc ochronną powłokę izolacyjną przed wysoką temperaturą i rozerwaniem.

STRAUB FIRE-FENCE jest optymalnym rozwiązaniem dla rurociągów przeciwpożarowych i dla wielu systemów rurociągów o podwyższonych wymaganiach temperaturowych, takich jak inżynieria lądowa, platformy morskie, przemysł stoczniowy.

Połączenie STRAUB-FIRE-FENCE posiada odporność na wysokie temperatury, a dzięki opatentowanej budowie jest bardzo lekkie. W przypadku pożaru połączenie zachowuje dalej swoje właściwości, bez ograniczenia jego funkcjonalności.

Wykonanie:

STRAUB Metal-Grip Fire Fence

  • Ciśnienie robocze: do 67 bar
  • Średnica: 30,0 do 219,1 mm
  • Zakres temperatur: -30°C do +100°C
  • Uszczelnienie: EPDM lub NBR

STRAUB Grip-L Fire Fence

  • Ciśnienie robocze: do 46 bar
  • Średnica:  26,9 do 219,1 mm
  • Zakres temperatur: -20°C do +80°C
  • Uszczelnienie: EPDM lub NBR.

ø 48.3 - 168.3 mm

 AD  [mm] Zakres mocowania [mm] PN1 [bar]  PN2 [bar]  B [mm] C [mm] DV [mm] X [mm] R bez wkładki taśmowej [mm] R z wkładką taśmową [mm] Moment dokręcający [Nm] SW [mm] Gwint
25 24.5-25.5 64 16 46.5/75 18 51 58 5 5-10 10 6 8
26.9 26.4-27.4 58 16 46.5/75 18 54 61 5 5-10 10 6 8
28 27.5-28.5 50 16 46.5/75 18 55 62 5 5-10 10 6 8
30 29.5-30.5 42 16 46.5/75 18 57 65 5 5-10 10 6 8
33.7 33.2-34.25 39 16 46.5/75 18 61 70 5 5-10 10 6 8
35 34.5-35.5 37 16 46.5/75 18 62 71 5 5-10 12 6 8
38 37.5-38.5 36 16 46.5/75 18 65 74 5 5-10 12 6 8
40 39.5-40.5 35 16 46.5/75 18 67 76 5 5-10 12 6 8
42.4 41.9-42.9 33 16 46.5/75 18 70 79 5 5-10 12 6 8
44.5 44-45 30 16 46.5/75 18 72 81 5 5-10 12 6 8
48.3 47.8-48.8 28 16 46.5/75 18 75 86 5 5-10 12 6 8
54 53.5-54.5 24 16 65 24 81 92 5 5-15 15 6 8
57 56.4-57.6 23 16 65 24 84 95 5 5-15 15 6 8
60.3 59.7-60.9 23 16 65 24 87 98 5 5-15 15 6 8
63 62.4-63.6 23 16 65 24 90 101 5 5-15 15 6 8
66.6 64.9-67.3 22 16 65 24 94 105 5 5-15 15 6 8
70 68.9-70.7 22 16 65 24 97 109 5 5-15 15 6 8
73 72.3-73.7 21 16 65 24 100 112 5 5-15 15 6 8
76.1 75.3-76.9 35 16 100 40 110 127 5-10 5-25 20 8 10
79.5 78.7-80.3 32 16 100 40 113 130 5-10 5-25 20 8 10
84 83.2-84.8 29 16 100 40 117 135 5-10 5-25 20 8 10
88.9 88-89.8 26 16 100 40 122 139 5-10 5-25 20 8 10
95 94-96 24 16 100 40 127 144 5-10 5-25 25 8 10
98 97-99 24 16 100 40 131 148 5-10 5-25 25 8 10
100.6 99.6-101.6 23 16 100 40 134 151 5-10 5-25 25 8 10
101.6 100.6-102.6 23 16 100 40 135 151 5-10 5-25 25 8 10
104 103-105 23 16 100 40 137 153 5-10 5-25 25 8 10
104.8 103.8-105.8 23 16 100 40 138 155 5-10 5-25 25 8 10
108 106.9-109.1 22 16 100 40 142 159 5-10 5-25 25 8 10
114.3 113.2-115.8 22 16 100 40 148 165 5-10 5-25 25 8 10
118 116.9-119.1 22 16 100 40 152 171 5-10 5-25 25 8 10
125 123.7-126.3 21 16 115 53 162 179 5-10 5-30 40 10 12
127 125.7-128.3 21 16 115 53 164 181 5-10 5-30 40 10 12
129 127.7-130.3 21 16 115 53 166 183 5-10 5-30 40 10 12
130.2 128.9-131.5 21 16 115 53 167 184 5-10 5-30 40 10 12
133 131.7-134.3 21 16 115 53 170 187 5-10 5-30 40 10 12
139.7 138.3-141.1 20 16 115 53 176 194 5-10 5-30 40 10 12
141.3 139.9-142.7 20 16 115 53 178 195 5-10 5-30 40 10 12
144 142.6-145.4 20 16 115 53 181 188 5-10 5-30 50 10 12
154 152.5-155.5 18 16 115 53 191 208 5-10 5-30 50 10 12
159 157.4-160.6 18 16 115 53 196 213 5-10 5-30 50 10 12
165 163.4-166.6 16 16 115 53 202 219 5-10 5-30 50 10 12
168.3 166.6-170 16 16 115 53 205 222 5-10 5-30 50 10 12

PN1 = ciśnienie robocze uwzględniające obciążenie eksploatacyjne
        - Ciśnienie próby = PN1x 1.5 (np. w przemyśle, transporcie wody itp.)
        - Ciśnienie niszczące = ok. PN1 x 2
PN2= ciśnienie nominalne, zawiera czterokrotny współczynnik bezpieczeństwa (np. przemysł stoczniowy)

       - Wkładki taśmowe są wyposażeniem dodatkowym (patrz instrukcja obsługi STRAUB)

       - Dodatkowe uszczelnienia lub inny zakres ciśnienia i temperatur na zapytanie

ø  180.0 - 406.4 mm

 AD  [mm] Zakres mocowania [mm] PN1 [bar]  PN2 [bar]  B [mm] C [mm] DV [mm] X [mm] R bez wkładki taśmowej [mm] R z wkładką taśmową [mm] Moment dokręcający [Nm] SW [mm] Gwint
180 178-182 16 10 158 80 260 238 5-10 5-35 50 10 12
193.7 192-195.5 16 10 158 80 275 248 5-10 5-35 50 10 12
200 198-202 15 10 158 80 280 254 5-10 5-35 50 10 12
204 202-206 14 10 158 80 285 258 5-10 5-35 50 10 12
206 204-208 14 5.5 158 80 234 258 5-10 5-35 50 10 12
219.1 216.9-221.3 16 10 142 80 250 274 5-10 5-35 60 10 12
244.5 242-247 9 5.5 158 80 325 299 5-10 5-35 50 10 12
250 247.5-252.5 9 5.5 158 80 330 304 5-10 5-35 50 10 12
254 251.5-256.5 9 5.5 158 80 330 308 5-10 5-35 50 10 12
256 253.5-258.5 9 5.5 158 80 284 308 5-10 5-35 50 10 12
267 264.5-269.5 8 5 158 80 345 321 5-10 5-35 50 10 12
273 270.5-275.5 7 4 158 80 350 327 5-10 5-35 60 10 12
306 303-309 6 3 158 80 334 358 5-10 5-35 60 10 12
323.9 320.5-327 5 3 158 80 400 378 5-10 5-35 60 10 12
355.6 352-359 10 2.5 158 67 430 410 5-10 5-35 90 14 16
406.4 402.5-410.5 7 2 158 67 475 460 5-10 5-35 100 14 16

PN1 = ciśnienie robocze uwzględniające obciążenie eksploatacyjne
        - Ciśnienie próby = PN1x 1.5 (np. w przemyśle, transporcie wody itp.)
        - Ciśnienie niszczące = ok. PN1 x 2
PN2= ciśnienie nominalne, zawiera czterokrotny współczynnik bezpieczeństwa (np. przemysł stoczniowy)

       - Wkładki taśmowe są wyposażeniem dodatkowym (patrz instrukcja obsługi STRAUB)

       - Dodatkowe uszczelnienia lub inny zakres ciśnienia i temperatur na zapytanie

Wynik: wyników

Podane ceny nie zawierają VAT-u i obowiązują tylko dla podanych ilości.

Poniższa tabelka obrazuje przykładowe dostępne wymiary.
