Połączenia rurowe STRAUB

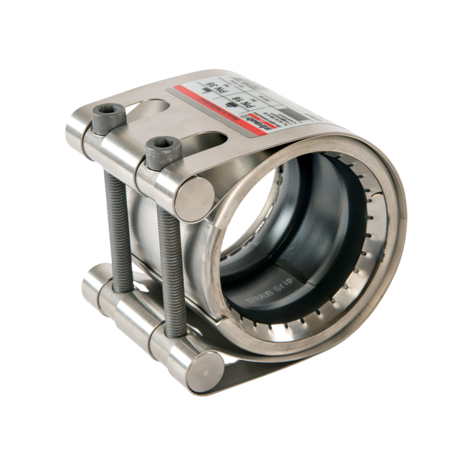

STRAUB GRIP

STRAUB GRIP - przyłącza rurowe rozciągane osiowo do wszystkich rur metalowych i sztywnych rur z tworzyw sztucznych

Uniwersalne rozwiązanie łączące oferuje niezliczone możliwości zastosowania w prawie wszystkich systemach rurowych. Jest instalowany na rurach o gładkich zakończeniach bez obróbki końcówek rur.
Kompaktowa konstrukcja umożliwia prowadzenie kabli w ciasnych przestrzeniach.

Nieoczekiwane napięcia wtórne, a także występujące na miejscu niedokładności w prowadzeniu rur są pochłaniane przez złączki dzięki elastycznej konstrukcji.
Pozwala to na prosty i szybki montaż, co skutkuje zauważalną oszczędnością kosztów.

Specyfikacja techniczna:
Ciśnienie robocze: do 64 bar
Średnica: 25,0 do 711,2 mm
Zakres temperatur: -20 ° C do + 180 ° C
Tuleja uszczelniająca: EPDM, NBR lub FPM / FKM

ø 21.3 - 168.3 mm

OD [mm]	Zakres [mm]	PN [bar]	PN [bar]	B [mm]	C [mm]	DV [mm]	X [mm]	R bez wkładki taśmowej [mm]	R z wkładką taśmową [mm]	Moment dokręcający [Nm}	SW [mm]	Gwint
21.3	21-21.6	36	16	46	18	43	56	5	5-10	10	6	6
25	24.5-25.5	64	16	46.5/75	18	41	53	5	5-10	10	6	8
26.9	26.4-27.4	58	16	46.5/75	18	44	56	5	5-10	10	6	8
28	27.5-28.5	50	16	46.5/75	18	45	57	5	5-10	10	6	8
30	29.5-30.5	42	16	46.5/75	18	47	60	5	5-10	10	6	8
33.7	33.2-34.2	39	16	46.5/75	18	51	65	5	5-10	10	6	8
35	34.5-35.5	37	16	46.5/75	18	52	66	5	5-10	12	6	8
38	37.7-38.5	36	16	46.5/75	18	55	69	5	5-10	12	6	8
40	39.5-40.5	35	16	46.5/75	18	57	71	5	5-10	12	6	8
42.4	41.9-42.9	33	16	46.5/75	18	60	74	5	5-10	12	6	8
44.5	44-45	30	16	46.5/75	18	62	76	5	5-10	12	6	8
48.3	47.8-48.8	28	16	46.5/75	18	65	81	5	5-10	12	6	8
54	53.5-54.5	24	16	65	24	71	87	5	5-15	15	6	8
57	56.4-57.6	23	16	65	24	74	90	5	5-15	15	6	8
60.3	59.7-60.9	23	16	65	24	77	93	5	5-15	15	6	8
63	62.4-63.6	23	16	65	24	80	96	5	5-15	15	6	8
66.6	64.9-67.3	22	16	65	24	84	100	5	5-15	15	6	8
70	68.9-70.7	22	16	65	24	86	104	5	5-15	15	6	8
73	72.3-73.7	21	16	65	24	90	107	5	5-15	15	6	8
76.1	75.3-76.9	35	16	100	40	100	122	5-10	5-25	20	8	10
79.5	78.7-80.3	32	16	100	40	103	125	5-10	5-25	20	8	10
84	83.2-84.8	29	16	100	40	107	130	5-10	5-25	20	8	10
88.9	88-89.8	26	16	100	40	112	134	5-10	5-25	20	8	10
95	94-96	24	16	100	40	117	139	5-10	5-25	25	8	10
98	97-99	24	16	100	40	121	143	5-10	5-25	35	8	10
100.6	99.6-101.6	23	16	100	40	124	146	5-10	5-25	25	8	10
101.6	100.6-102.6	23	16	100	40	125	146	5-10	5-25	25	8	10
104	103-105	23	16	100	40	127	148	5-10	5-25	25	8	10
104.8	103.8-105.8	23	16	100	40	128	150	5-10	5-25	25	8	10
108	106.9-109.1	22	16	100	40	132	154	5-10	5-25	25	8	10
114.3	113.2-115.4	22	16	100	40	138	160	5-10	5-25	25	8	10
118	116.9-119.1	22	16	100	40	142	166	5-10	5-25	35	8	10
122	120.6-123.4	21	16	115	53	149	170	5-10	5-30	35	10	12
125	123.7-126.3	21	16	115	53	152	174	5-10	5-30	40	10	12
127	125.7-128.3	21	16	115	53	154	176	5-10	5-30	40	10	12
129	127.7-130.3	21	16	115	53	156	178	5-10	5-30	40	10	12
130.2	128.9-131.5	21	16	115	53	157	179	5-10	5-30	40	10	12
133	131.7-134.3	21	16	115	53	160	182	5-10	5-30	40	10	12
139.7	138.3-141.1	20	16	115	53	166	189	5-10	5-30	40	10	12
141.3	139.9-142.7	20	16	115	53	168	190	5-10	5-30	40	10	12
144	142.6-145.4	20	16	115	53	171	183	5-10	5-30	60	10	12
154	152.5-155.5	18	16	115	53	181	203	5-10	5-30	50	10	12
159	157.4-160.6	18	16	115	53	186	208	5-10	5-30	50	10	12
165	163.4-166.6	16	16	115	53	192	214	5-10	5-30	50	10	12
168.3	166.6-170	16	16	115	53	195	217	5-10	5-30	50	10	12
