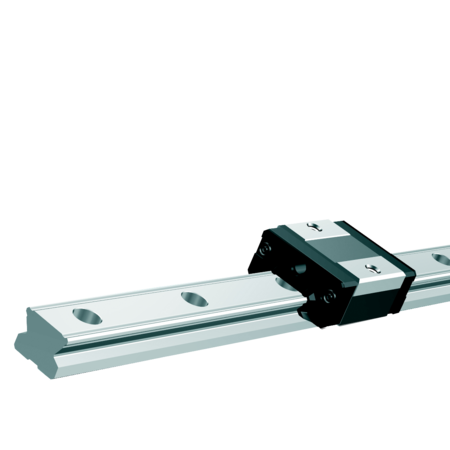

Największa nośność w kierunku docisku wózka do szyny (przez co ekonomiczniejsza od HSR), efekt samokompensacji niedokładności montażowych, szeroki wybór rozmiarów, bogate wyposażenie dodatkowe.• obciążenie w kierunku promieniowym ze względu na styk kulek o wartości 90°• Wymiary: 15 ~ 150• Maksymalne obciążenie: 5,39 ~ 411 kNW prowadnicy typu SR kulki prowadzone są obiegowo w czterech rzędach między rowkami łukowymi szyny i wózka, a następnie kierowane z powrotem przez elementy zawracające i zintegrowane kanały powrotne płytek końcowych wózka. Wbudowane klatki chronią kulki przed wypadaniem z wózka po zdjęciu go z szyny. Cecha charakterystyczna prowadnicy kompaktowej.SR firmy jest stosunkowo mała wysokość i szczególnie duża sztywność wózków które zapewniają duża dokładność i równomierność ruchu.
Kompaktowy model dla dużych obciążeńTen kompaktowy model o niewielkiej wysokości może być silnie obciążany w kierunku promieniowym ze względu na styk kulek o wartości 90°.
Łatwa realizacja dokładnościZe względu na właściwość samo nastawialności typ ten pozwala na kompensacje odchyleń równoległości i wysokości dwóch szyn względem siebie. Umożliwia to lekki ruch z duża dokładnością.
Poniższa tabelka obrazuje przykładowe dostępne wymiary.
