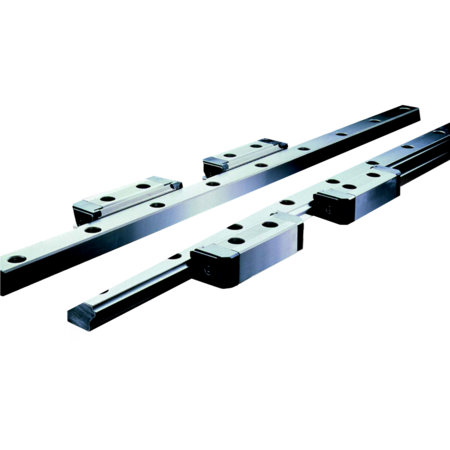

• niski profil, bardzo sztywne wykonanie dla ograniczonego miejsca zabudowy• zastępuje rolkowe prowadnice krzyżowe• Wielkość: 918 ~ 60125• Nośność dyn.: 1,57 ~ 141 kN• kierunki obciążenia: Obciążenie boczne, odrywające, radialne
W wózku prowadnicy HR krążą dwa rzędy kulek. Blaszki klatki chronią kulki przed wypadnięciem z wózka. W obszarze obciążonym kulki stykają się z bieżnią szyny do momentu, w którym część kierująca ulokowana w pokrywie końcowej skieruje się do obszaru bez obciążenia. Konstrukcja pokrywy końcowej zapewnia spokojne przechodzenie kulek z obszaru obciążenia do obszaru bez obciążenia. Jeżeli dwie prowadnice zamontowano w jednej płaszczyźnie, to na bazie ustawienia rzędów kulek w wózku (kąt kontaktu 45°) wózek posiada równe nośności we wszystkich kierunkach: radialnym, odrywającym i bocznym. Niska budowa prowadnicy umożliwia budowę kompaktowego systemu prowadzenia. W odróżnieniu od rolkowych prowadzeń krzyżowych istnieje tutaj możliwość bardzo łatwego ustawienia luzu. Cały system jest łatwy do naprężenia; niweluje również błędy montażowe.Obszary zastosowania:• osie XYZ elektrodrążarek• stoły precyzyjne• osie XZ obrabiarek NC• roboty montażowe• urządzenia dostawcze• centra obróbcze• elektrodrążarki drutowe• zmieniarki narzędzi obróbczych• maszyny do obróbki drewna
Poniższa tabelka obrazuje przykładowe dostępne wymiary.
