Typ GSR/GSR-R

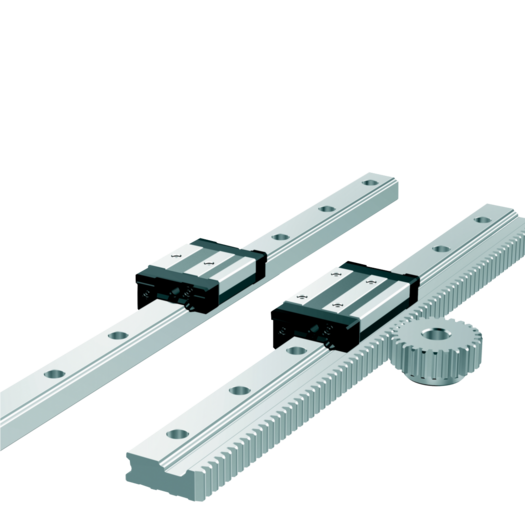

Typ GSR

Specjalna geometria prowadnic typu GSR oparta jest na łukowych zarysach kanałów prowadzących kulki nośne. Dzięki nim osiągnięto możliwość kompensacji różnic wysokości oraz błędów płaskości powierzchni, na których umieszczane są prowadnice, przy zachowaniu niskich oporów ruchu – praktycznie też bez wpływu na żywotność prowadnic. Typ GSR jest zatem szczególnie polecany do stosowania w sytuacjach, gdy dokładne wykonanie powierzchni montażowych mogłoby być osiągnięte tylko z dużym trudem. Górna płaszczyzna wózka prowadnicy jest lekko skośna, przy montażu płyty nośnej do wózka wystarczy dociągnąć śruby montażowe aby skasować luzy. Jeżeli wymagana jest większa sztywność układu – pomiędzy wózkiem a płytą nośna przed dociągnięciem śrub mocujących należy umieścić podkładkę dystansową, by w ten sposób uzyskać potrzebne naprężenie wstępne.

• wymienna i z dużą kompensacją błędów montażowych
• wielkość: 15 ~ 35
• nośność dyn.: 4,31 ~ 25,1kN
• szyna i wózek są wymienne
• specjalny dwurzędowy kontakt umożliwia likwidowanie dużych odchyleń i błędów równoległości

Zastosowanie:
• roboty przemysłowe
• urządzenia transportowe
• magazyny wysokiego składowania
• zmieniacz płyt
• zmieniacz narzędzi obróbczych
• urządzenia do otwierania drzwi
• siłowniki beztłoczyskowe
• aluminiowe osie wzdłużne
• instalacje spawalnicze
• automaty lakiernicze
• myjnie samochodowe
