Szybkozłącza niskociśnieniowe

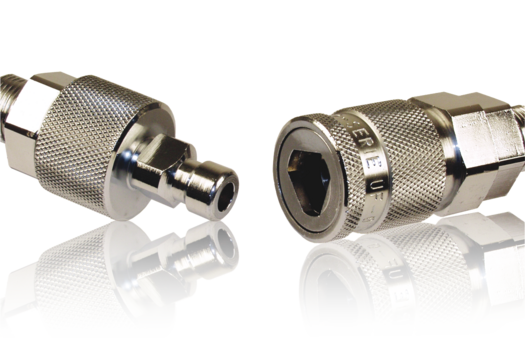

Seria UF

Szybkozłącza Walther Seria UF

Szybkozłącza serii UF są szybkozłączami do zastosowań w aplikacjach niskociśnieniowych (max. 40 bar). Wyróżniają się od pozostałych serii specjalnymi kształtami wtyczek oraz gniazd (trójkąt, kwadrat). Specjalny system kodowania, uniemożliwia omyłkowe połączenie różnych linii a dodatkowo jest bardziej niezawodny niż dostępne na rynku systemy kodowania kolorami. Szybkozłącza serii UF występują w różnych materiałach wykonania: stal oraz mosiądz z różnymi rodzajami powłok, stal nierdzewna oraz stal kwasoodporna.


Wymiary DN	Typ	Ciśnienie [bar] Ciecze Płyny
6	UF-006	40	30
7	UF-007	40	25
12	UF-012	30	20
19	UF-019	30	20
32	UF-032	30	10

3D-Video model UF

Dostępne modele

UF-006
UF-007
UF-012
UF-019
UF-032

Wymiar [DN]

6 mm
7 mm
12 mm
19 mm
32 mm

Zakres ciśnienia

do 40 bar (zależne od zastosowanych materiałów przy produkcji).

Medium

sprężone powietrze
różne płyny
paliwo
smary / oleje,
gazy przemysłowe.

Wykonanie

stal i mosiądz z różnych powłok,
stali nierdzewnej 1.4404 / 1.4571 lub równoważne.
W różnym kształcie wtyczki, uniemożliwiające pomyłkowe połączenie.

Zastosowanie

laboratoria,
przemysł chemiczny,
budowa maszyn,
tech. medyczna.

Właściwości

łatwe połączenie dzięki automatycznej blokadzie
łączenie i rozłączania bez wycieków
łatwe do połączenie nawet z płynami bez właściwości smarnych
podłączenie nawet przy ciśnieniu resztkowym (patrz dane techniczne)
wysokie natężenie przepływu (Cv) ze względu na optymalizację geometrii przepływu zaworu

Szybkozłącza szybkoodcinające

umożliwiających przeładunek paliw, gazów i materiałów proszkowych z zachowaniem czystości, bezpieczeństwa i bez rozlewania
stosowane w punktach przesyłu/ przeładunku płynów, gazów lub
materiałów proszkowych, których rozlanie może być kosztowne i niebezpieczne.
Stosowane gdy medium wymaga zastosowania kosztownych metod dla ochrony środowiska i ewentualnego usunięcia wycieku
Stosowane gdy medium jest drogie w regeneracji lub utylizacji
Stosowane gdy medium jest niebezpieczny dla środowiska lub może nieść zagrożenie zdrowia
Stosowane gdy medium łatwo wycieka i jest podatny na straty

Łatwość obsługi, oszczędność czasu

Nie ma potrzeby usuwania pozostałości medium z węża czy rurociągu
Nie ma strat, ani wycieków przy łączeniu i rozłączaniu
Nie ma strat, ani wycieków przy łączeniu i rozłączaniu
Ekologiczność - przypadkowe wycieki zostaną wyeliminowane
