Szybkozłącza niskociśnieniowe

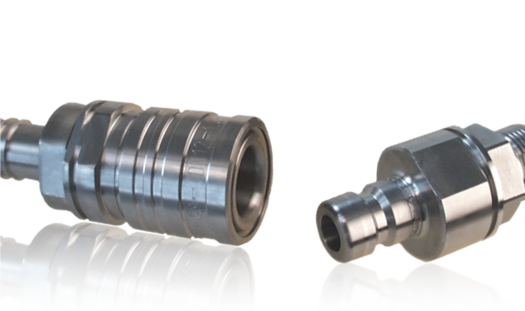

Seria LP

Szybkozłącza Walther Seria LP

Szybkozłącza niskociśnieniowe serii LP są najnowszą generacją szybkozłączy dla zastosowań niskociśnieniowych do 100 bar . Seria ta jest dostępna w różnych materiałach wykonania (stal, mosiądz, stal nierdzewna, stal kwasoodporna, aluminium). Seria ta jest odpowiednia dla wszystkich aplikacji, które wymagają minimalnego wycieku, bardzo łatwej obsługi i wysokiej szybkości przepływu. Rozwiązania standardowe lub wykonane na zamówienie łączą w sobie wydajność, jakość, bezpieczeństwo, niezawodność i dużą żywotność.

Wymiar DN	Typ	Ciśnienie [bar]
Wymiar DN	Typ	Stal	Mosiądz	Stal nierdzewna
2,5	06-003	-	100	-
3	LP-003	-	200	-
3	07-003	-	200	200
4	LP-004	60	20	20
4	LV-004	-	20	20
6	LP-006	60	40	40
6	SP-006	100	60	60
7	LP-007	50	40	40
9	SP-009	100	40	40
12	LP-012	50	30	30
19	LP-019	50	30	30
32	LP-032	30	30	30
50	LP-050	30	20	20

Dostępne modele

LP 06-003
LP-003
07-003
LP-004
LV-004
LP-006
SP-006
LP-007
SP-009
LP-012
LP-019
LP-032
LP-050

Wymiar [DN]

2.5 mm
3 mm
4 mm
6 mm
7 mm
9 mm
12 mm
19 mm
32 mm
50 mm

Zakres ciśnienia

do 100 bar (pojedyńcze modele do 200 bar) w stosunku do wielkości i materiału, częściowo również dla próżni.

Medium

woda
sprężone powietrze
różne płyny
paliwo
smary / oleje
gazy przemysłowe.

Wykonanie

stal i mosiądz z różnych powłok,
stal nierdzewna 1.4404 / 1.4571 lub podobne.

Opcje

Jedno- lub obustronnie odcinające, przelotowe

Zastosowanie

laboratoria,
przemysł chemiczny,
budowa maszyn,
tech. medyczna.

Właściwości

łatwe połączenie dzięki automatycznej blokadzie
łączenie i rozłączania bez wycieków
łatwe do połączenie nawet z płynami bez właściwości smarnych
podłączenie nawet przy ciśnieniu resztkowym (patrz dane techniczne)
wysokie natężenie przepływu (Cv) ze względu na optymalizację geometrii przepływu zaworu

Szybkozłącza suchoodcinające

umożliwiających przeładunek paliw, gazów i materiałów proszkowych z zachowaniem czystości, bezpieczeństwa i bez rozlewania
stosowane w punktach przesyłu/ przeładunku płynów, gazów lub
materiałów proszkowych, których rozlanie może być kosztowne i niebezpieczne.
Stosowane gdy medium wymaga zastosowania kosztownych metod dla ochrony środowiska i ewentualnego usunięcia wycieku
Stosowane gdy medium jest drogie w regeneracji lub utylizacji
Stosowane gdy medium jest niebezpieczny dla środowiska lub może nieść zagrożenie zdrowia
Stosowane gdy medium łatwo wycieka i jest podatny na straty

Łatwość obsługi, oszczędność czasu

Nie ma potrzeby usuwania pozostałości medium z węża czy rurociągu
Nie ma strat, ani wycieków przy łączeniu i rozłączaniu
Nie ma strat, ani wycieków przy łączeniu i rozłączaniu
Ekologiczność - przypadkowe wycieki zostaną wyeliminowane

Seria LP
