Szybkozłącza niskociśnieniowe

Seria BF

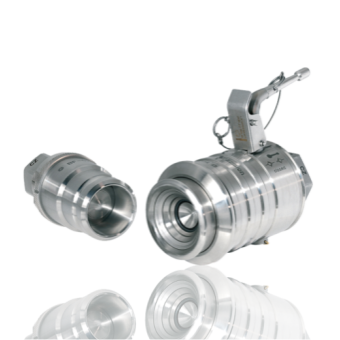

Seria BF szybkozlacza niskocisnieniowe

Szybkozłącze suchoodcinające serii BF wykonane są ze stali nierdzewnej i zapewniają najwyższy standard bezpieczeństwa oraz optymalne sterowanie. Skonstruowane dla przemysłu chemicznego. Szybkozłącze suchoodcinające serii BF w wersji z zaworami typu Clean-Break, zapewniają brak wycieków przy łączeniu i rozłączaniu linii.

Zastosowanie

  • Opracowany specjalnie do stosowania w przemyśle chemicznym
  • Odpowiedni dla wymagających płynów lub gazów
  • Sprawdzone rozwiązanie dla rozpuszczalników i pary wodnej.

Właściwości

  • najbardziej zaawansowana technologia suchoodcinająca
  • bez wycieków przy łączeniu i rozłączaniu
  • wysokie przepływy z niskimi spadkami ciśnienia poprawiają wydajność systemu
  • łatwe, możliwe do połączenia jedną ręką
  • automatyczny mechanizm blokujący przed rozłączeniem
  • brak potrzeby użycia tulei blokującej
  • łatwe do utrzymania w czystości
  • dostępne z ATEXem,
  • zgodne z certyfikatem  TA-Luft VDI 2440
  • zgodne z certyfikatem EN ISO 10204-3.1
  • bardzo wytrzymałe zatyczki są dostępne w celu ochrony gniazda i wtyku w momencie gdy nie są złączone.

Wykonanie

  • Materiały: stal nierdzewna 1.4404 / 1.4571 (316L / 316Ti) lub równoważne
  • Uszczelki: FKM, EPDM lub FFKM w połączeniu z PTFE.

Rodzaje

  • BF-005,
  • BF-009,
  • BF-012,
  • BF-025,
  • BF-050.

Wymiar [DN]

  • 5 mm
  • 9 mm
  • 12 mm
  • 25 mm
  • 50 mm

Zakres ciśnienia

Do 64 bar (w zależności od materiału i średnicy nominalnej):

  • Model BF-005 do 25 bar
  • Model BF-009 do 6 bar
  • Model BF-012 do 3 bar

Medium

  • woda,
  • para,
  • rozpuszczalniki,
  • kwasy,
  • ługi,
  • oleje,
  • smary.

Temperatura użytkowania

  • od -10ºC
  • do +200ºC

Właściwości

  • łatwe połączenie dzięki automatycznej blokadzie
  • łączenie i rozłączania bez wycieków
  • łatwe do połączenie nawet z płynami bez właściwości smarnych
  • podłączenie nawet przy ciśnieniu resztkowym (patrz dane techniczne)
  • wysokie natężenie przepływu  (Cv) ze względu na optymalizację geometrii przepływu zaworu

Szybkozłącza suchoodcinające

  • Umożliwiających przeładunek paliw, gazów i materiałów proszkowych z zachowaniem czystości, bezpieczeństwa i bez rozlewania
  • Stosowane w punktach przesyłu/ przeładunku płynów, gazów lub
    materiałów proszkowych, których rozlanie może być kosztowne i niebezpieczne.
  • Stosowane gdy medium wymaga zastosowania kosztownych metod dla ochrony środowiska i ewentualnego usunięcia wycieku
  • Stosowane gdy medium jest drogie w regeneracji lub utylizacji
  • Stosowane gdy medium jest niebezpieczny dla środowiska lub może nieść zagrożenie zdrowia
  • Stosowane gdy medium łatwo wycieka i jest podatny na straty

Łatwość obsługi, oszczędność czasu

  • Nie ma potrzeby usuwania pozostałości  medium z węża czy rurociągu
  • Nie ma strat, ani wycieków przy łączeniu i rozłączaniu
  • Nie ma strat, ani wycieków przy łączeniu i rozłączaniu
  • Ekologiczność - przypadkowe wycieki zostaną wyeliminowane
