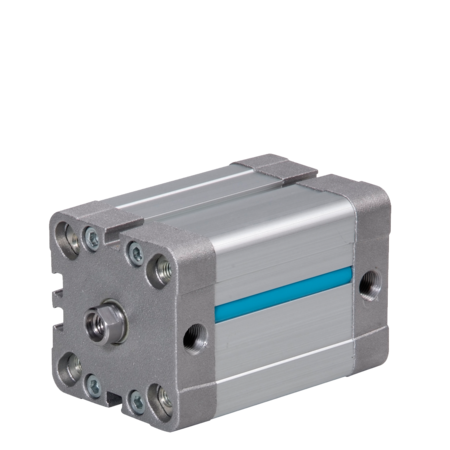

Siłowniki są wyposażone w czujnik pozycyjny (M) i mechaniczny tłumik pozycji krańcowej (P).Wersje:• jednostronnie działający siłownik z przedłużonym lub wsuniętym tłoczyskiem• jako dwustronnie działający siłownik• z przechodzącym tłoczyskiem• z zabezpieczonym przed obracaniem się prętem prowadzącym w jarzmie
Dane techniczne
Sposób działania
jednostronnie działający, dwustronnie działający
Norma
DIN ISO 21287
Średnica tłoka
16 - 100 mm
Długość skoku
1 - 250 mm
Zakończenie tłoczyska
Gwint zewnętrzny, gwint wewnętrzny
Typ
Siłownik tłoczyskowy
Warianty
przechodzące/wsunięte tłoczysko/zabezpieczenie przed obracaniem
Tłumienie
Dwustronne tłumienie elastyczne
Czujnik pozycyjny
Przy pomocy czujnika zbliżeniowego
Przyłącze pneumatyczne
DIN EN ISO 228/1
Temperatura otocznenia
-20°C do +80°C
Ciśnienie robocze
1 - 10 bar
Medium robocze
Przefiltrowane, osuszone powietrze, naolejone lub nienaolejone
Miejsce zabudowania
dowolne
Sposób mocowania
Otwory montażowe, gwinty wewnętrzne, akcesoria
Materiał obudowy cylindra
Aluminium anodyzowane
Materiał pokrywy
Odlew ze stopu aluminium
Materiał tłoczyska
ø 16 - 25: stal nierdzewna 1.4301 ø 32 - 100: stal nierdzewna 1.4021
Materiał uszczelnienia
PU
Poniższa tabelka obrazuje przykładowe dostępne wymiary.
