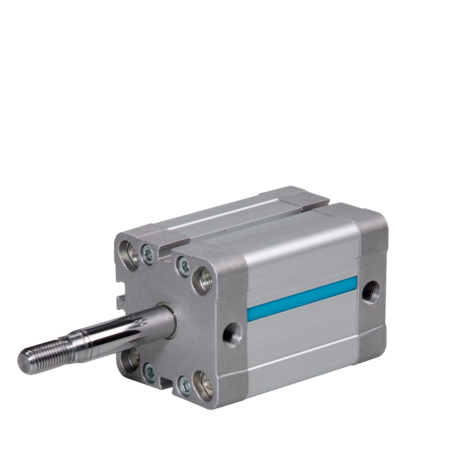

• W porównaniu ze standardowymi siłownikami długość montażowa jest skrócona do 50%• Cylindry są wyposażone w czujnik pozycyjny (M) i mechaniczny tłumik pozycji krańcowej (P )• Wersje:- jednostronnie działający siłownik z przedłużonym lub wsuniętym tłoczyskiem- jako dwustronnie działający siłownik- z przechodzącym tłoczyskiem- z zabezpieczonym przed obracaniem się prętem prowadzącym w jarzmie.
Dane techniczne
Sposób działania
jednostronnie działający, dwustronnie działający
Norma
UNITOP
Średnica tłoka
16 - 100 mm
Długość skoku
1 - 500 mm
Zakończenie tłoczyska
Gwint zewnętrzny, gwint wewnętrzny
Typ
Siłownik tłoczyskowy
Warianty
przechodzące/wsunięte tłoczysko/zabezpieczenie przed obracaniem
Tłumienie
Dwustronne tłumienie elastyczne
Czujnik pozycyjny
Przy pomocy czujnika zbliżeniowego
Przyłącze pneumatyczne
DIN EN ISO 228/1
Temperatura otoczenia
-20°C do +80°C
Ciśnienie robocze
1 - 10 bar
Medium robocze
Przefiltrowane, osuszone powietrze, naolejone lub nienaolejone
Miejsce zabudowania
dowolne
Sposób mocowania
Otwory montażowe, gwinty wewnętrzne, akcesoria
Materiał obudowy
Aluminium anodyzowane
Materiał pokrywy
Ze stopu aluminium
Materiał tłoczyska
ø 16 - 25: stal nierdzewna 1.4301 ø 32 - 100: stal nierdzewna 1.4021
Materiał uszczelnienia
PU
Poniższa tabelka obrazuje przykładowe dostępne wymiary.
