Stacje zaworów dozujących

Stacje dozujące do napełniania i precyzyjnego dozowania dużych ilości

Odkryj nasze wolumetryczne zawory dozujące jako stacje zaworów dozujących - idealne do precyzyjnego dozowania dużych ilości. Rozwiązanie do napełniania łożysk i niezawodnego nakładania smaru.

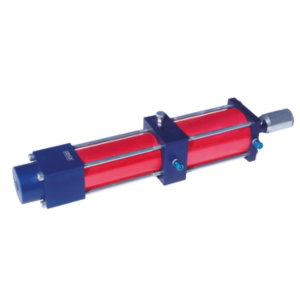

Stacje zaworów dozujących ABNOX są idealne do dozowania dużych ilości. Do sterowania należy zapewnić zewnętrzny zawór 5/2-drogowy.

Do dozowania objętości do 500 cm³, np. do napełniania łożysk wałeczkowych lub innych dużych łożysk, szczególnie odpowiednie są stacje zaworów dozujących z ręcznym przełączaniem lub pneumatycznym siłownikiem obrotowym. Są one uruchamiane ręcznie lub pneumatycznie za pomocą zaworu 5/2-drogowego. Manometr na wlocie materiału niezawodnie wskazuje ciśnienie wlotowe.

Żądaną ilość dozowania można płynnie regulować za pomocą uchwytu sterującego. Dokładność powtarzalności w średnim zakresie dozowania wynosi +/- 2%, w zależności od konstrukcji dyszy.

Stacje zaworów dozujących z czujnikiem (H lub P) oferują ekonomiczny sposób monitorowania procesu dozowania. W celu optymalnego monitorowania zaleca się stosowanie stacji zaworów dozujących z dwoma czujnikami (H+P). Działanie stacji zaworów dozujących jest wyjaśnione w zależności od czujnika:

• Czujnik H: Tłok dozujący jest monitorowany. Ponieważ komory powietrzne i smarowe są od siebie oddzielone, zwiększa to niezawodność procesu. Czujnik wysyła impuls elektryczny, gdy tłok dozujący znajduje się w pozycji końcowej.
• Czujnik P: Tłok powietrzny jest monitorowany. Pozwala to na monitorowanie położenia tłoka pneumatycznego (skok dozowania lub załadunku).
• Czujnik H+P: Każdy z czujników wykrywa pozycje końcowe tłoka smaru i powietrza, tzn. stany końcowe procesu dozowania są wykrywane przez określenie pozycji (sygnał H: "Dozowanie zakończone", sygnał P: "Dozowanie gotowe").

Uwaga: Aby zapewnić działanie czujnika H, najmniejsza ilość dozowania powinna być o ok. 10% większa niż minimalna ilość oznaczona na zaworze. Do dozowania w dolnym zakresie granicznym zalecany jest następny najmniejszy zawór.
