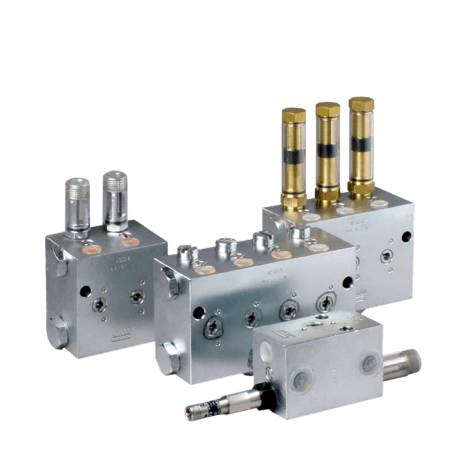

Rozdzielacze dwuliniowe VSG VSL

Rozdzielacze dwuliniowe VSG VSL

Rozdzielacze dwuliniowe LINCOLN VSG i VSL przeznaczone są do średnio i wysokociśnieniowych dwuliniowych układów smarowania (m.in. smarowanie długich ciągów walcowniczych). Rozdzielacz VSG występuje w wersjach z maksymalnie ośmioma wyjściami. Każda para wyjść jest wyposażona w kołek wskaźnikowy do monitorowania wzrokowego. Rozdzielacze VSG (są dostępne także z powoli zużywającymi się przełącznikami zbliżeniowymi – albo detektorami tłoka – na potrzeby monitorowania elektrycznego. Urządzenia dozujące VSL są dostępne także z powoli zużywającymi się przełącznikami zbliżeniowymi – albo detektorami tłoka – na potrzeby monitorowania elektrycznego. Do cech dodatkowych należy też materiał nierdzewny.

Cechy i zalety:

  • łatwość krzyżowego konfigurowania portów przy pomocy zewnętrznej śruby do łączenia
  • lita obudowa dla trwałości i wyeliminowania błędów przy zamianie
  • skuteczna praca w szerokim zakresie temperatur
  • łatwość krzyżowego konfigurowania portów przy pomocy zewnętrznej śruby do łączenia
  • lita obudowa dla trwałości i wyeliminowania błędów przy zamianie
  • skuteczna praca w szerokim zakresie temperatur
  • łatwe monitorowanie

Urządzenia dozujące VSG znajdują zastosowanie w dwuliniowych systemach smarowania wykorzystywanych w następujących zakładach i maszynach:

  • stalownie
  • cementownie
  • koparki górnicze.



Model VSG
Liczba wyjść1–8
Środek smarnysmar plastyczny o konsystencji klasy do 3 wg NLGI
olej o lepkości nie mniejszej niż 20 mm²/s
Temperatura pracy
KR-..., KD, Dmaks. +80°C+176°F
MD, KR-FKMmaks. +120°C+248°F
Ciśnienie roboczemaks. 400 barów5 800 psi
Materiałystal węglowa ocynkowana lub stal nierdzewna
Dozowana ilość
w przeliczeniu na wyjście0–2,2 cm³0–0.13 in³
wersja D o stałym wypływie0,55, 1,1, 1,65, 2,2 cm³0.033, 0.067, 0.01, 0.13 in³
Przyłącze wlotowe przewodu głównegoG 3/8, 3/8 NPTF
Złącze wyjścioweG 1/4, 1/4 NPTF
Wymiary
min.148 × 94 × 54 mm5.83 × 3.70 × 2.13 in
maks.148 × 190 × 54 mm5.83 × 7.48 × 2.13 in




Model VSL
Liczba wyjść1–8
Środek smarnysmar plastyczny o konsystencji klasy do 3 wg NLGI
olej o lepkości nie mniejszej niż 20 mm²/s
Temperatura pracy
KR, KA, KD, Dmaks. +80°C+176°F
MD, KR-FKMmaks. +120°C+248°F
Ciśnienie roboczemaks. 400 barów5 800 psi
Materiałystal ocynkowana lub stal nierdzewna
1.4304/303 na szczególne życzenie
Dozowana ilość
w przeliczeniu na wyjście0–5 cm³0–0.3 in³
wersja D o stałym wypływie1,25, 2,5, 3,75, 5 cm³0.076, 0.15, 0.23, 0.31 in3
Przyłącze wlotowe przewodu głównegoG 3/8, 3/8 NPTF
Złącze wyjścioweG 1/4, 1/4 NPTF
Wymiary
min.148 × 94 × 54 mm5.83 × 3.70 × 2.13 in
maks.148 × 220 × 54 mm5.83 × 8.66 × 2.13 in
