Połączenia rurowe FERNCO

Magnum

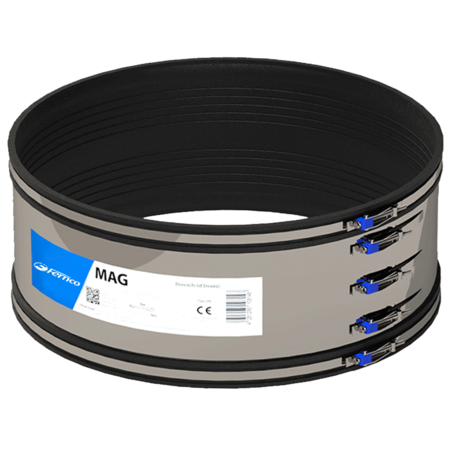

Manszeta połączeniowa pozwala na bezproblemowe połączenia wszystkich rur w sektorze ściekowym. Manszeta MAGNUM została opracowana przede wszystkim do łączenia rur betonowych o dużych średnicach zewnętrznych, w obszarach ochrony wód, oczyszczalni ścieków itp.

Właściwości:

Wykonane z kauczuku EPDM EN 681-1 oraz opaski mocującej ze stali nierdzewnej 1.4301 (SS 304)
Manszeta Fernco Magnum jest dostępna w średnicach od 300 mm do 620 mm
Wytrzymałość do 4 bar
Wykonanie wg Normy DIN EN 16397-1.

Typ 2B	EuroCeramic				Inne rodzaje rur
Numer artykułu	DN	Zakres (mm)	Szerokość (mm)	Ciśnienie (bar)	Inne rodzaje rur	DN	d3 (mm)
MAG 320	*	300 - 320	370	4,0	KG	300	315
MAG 335	250 H	315 - 335	370	4,0	SML / GGG / GFK	300	326/324
MAG 345	*	325 - 345	370	4,0	UR II	300	335
MAG 360	300 N	340 - 360	370	4,0	Robukan	300	346
MAG 385	300 H	365 - 385	370	4,0	GFK	350	376
MAG 410	*	390 - 410	370	2,5	Robukan	350	399
MAG 425	350 N	405 - 425	370	2,5
MAG 430	*	410 - 430	370	2,5	SML / GGG / GFK	400	429/427
MAG 445	350 H	425 - 445	370	2,5	SML / GGG	400	429
MAG 450	*	430 - 450	370	2,5
MAG 465	*	445 - 465	370	2,5	Beton	300	450
MAG 470	*	450 - 470	370	2,5
MAG 490	400 N	470 - 490	370	2,5
MAG 510	400 H	490 - 510	370	2,5
MAG 525	*	505 - 525	370	2,5
MAG 540	*	520 - 540	370	2,5	GFK / GGG	500	530/532
MAG 550	*	530 - 550	370	2,5
MAG 560	450 H	540 - 560	370	2,5	UR II	500	560
MAG 570	*	550 - 570	370	2,5
MAG 580	*	560 - 580	370	2,5
MAG 600	500 N	580 - 600	370	2,5	Robukan	500	587
MAG 620	500 H	600 - 620	370	2,5	GFK	600	616

Numer artykułu	Zakres (mm)	Szerokość (mm)	Ciśnienie (bar)	Przykład zastosowania I	Przykład zastosowania I
MAG 6xx	620 - 685	370	1,0	GFK DN 600 (LC 630W)	Beton DN 500 (LC 660W)
MAG 7xx	686 - 785	370	1,0	Stzg DN 600 N (LC 700W)	Stzg DN 600 H (LC 735W)
MAG 8xx	786 - 880	370	1,0	Stzg DN 700 N (LC 805W)	GFK DN 800 H (LC 830W)
MAG 9xx	881 - 980	370	1,0	Stzg DN 800 N (LC 910W)	GGG DN 900 (LC 960W)
MAG 10xx	981 - 1080	370	1,0	GFK DN 1000 (LC 1040W)	Beton DN 800 (LC 1015W)
MAG 11xx	1081 - 1180	370	1,0	Stzg DN 1000 N (LC 1120W)	Beton DN 900 (LC 1135W)
MAG 12xx	1181 - 1280	370	1,0
MAG 13xx	1281 - 1380	370	1,0
MAG 14xx	1381 - 1480	370	0,6

MAG 15xx	1481 - 1580	370	0,6
MAG 16xx	1581 - 1680	370	0,6
MAG 17xx	1681 - 1780	370	0,6
MAG 18xx	1781 - 1880	370	0.G
MAG 19xx	1881 - 1980	370	0.G
MAG 20xx	ab 1981	370	0.G

Magnum

Typ 2B
