Połączenia rurowe FERNCO

2B SC

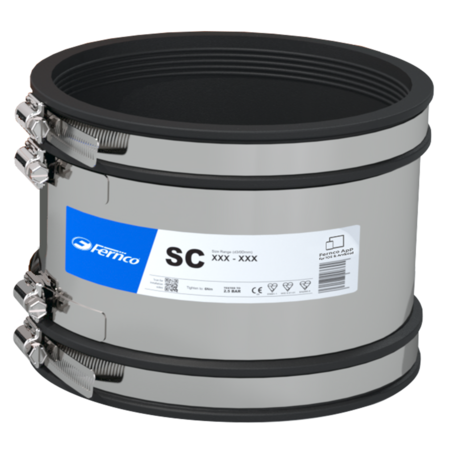

Karta katalogowa Flexseal 2B SC

Manszeta połączeniowa pozwala na bezproblemowe połączenia i naprawę wszystkich rur o średnicy zewnętrznej do 620 mm. Połączenie umożliwia również połączenie rur, których średnica zewnętrzna mieści się w zakresie zacisku tulei i nie przekracza różnicy 12 mm. Sprawdzona, przetestowana i trwała konstrukcja złącza zapewnia wysoką wydajność i trwałe połączenie. Połączenia Fernco SC są zgodne z DIN EN 295-4 oraz DIN EN 16397. Wszystkie elementy stalowe są wykonane ze stali nierdzewnej V2A (1.4301) (V4A na życzenie).

Kod produktu	Fernco 2B SC
Zakres wielkości	115 - 620 mm
Uszczelnienie	EPDM lub NBR zgodnie z DIN EN 681-1
Stal	1.4301 (V2A), alternatywnie 1.4401 (V4A)
Ciśnienie	2,5 bar / 36,25 PSI
Zakres temperatury	- 50°C do 150°C
Odporność na obciążenie ścinające	25 N mm DN
Moment obrotowy	6 Nm do 13 Nm
Zgodność	DIN EN 295
Norma	DIN EN 16397-2, ETA 12-0410, DIBt Z-42.5-425, WIS 4-41-01, DIN EN 681-1

Numer artykułu	Szerokość nominalna DN	Zakres (mm)	Szerokość (mm)	Moment dokręcenia obejmy (Nm)	Ciśnienie (bar)	Inne rodzaje rur	Szerokość nominalna DN	d3 (mm)
SC 65	*	50 - 65	90	6	2,5
SC 75	*	70 - 76	80	6	2,5
SC 85	*	78 - 85	80	6	2,5
SC 95	*	80 - 95	110	6	2,5
SC 115	*	100 - 115	120	6	2,5	SML / KG	100	110
SC 120	*	110 - 121	120	6	2,5	GGG	100	118
SC 125	*	110 - 125	120	6	2,5
SC 137	100	120 - 137	120	6	2,5	SML	125	135
SC 150	*	125 - 150	150	6	2,5
SC 165	125	140 - 165	150	6	2,5	SML / KG	150	160
SC 175	*	150 - 175	150	6	2,5	GFK / GGG	150	168/170
SC 185	*	160 - 185	150	6	2,5
SC 200	150	175 - 200	150	6	2,5	KG	200	200
SC 215	*	190 - 215	150	10	2,5	SML / KG	200	210/200
SC 225	*	200 - 225	150	10	2,5	GGG / GFK	200	222/220
SC 250	200 N	225 - 250	150	10	2,5	Robukan / KG	250	235/250
SC 265	200 H	240 - 265	150	10	2,5	KG	250	250
SC 275	*	250 - 275	150	10	2,5	SML / GGG / GFK	250	274/272
SC 290	*	265 - 290	150	10	2,5	UR II	250	280
SC 310	250 N	285 - 310	190	10	2,5	Robukan	250	292
SC 320	*	295 - 320	190	10	2,5	KG	300	315
SC 335	250 H	305 - 335	190	10	2,5	SML / GGG / GFK	300	326/324
SC 345	*	315 - 345	190	10	2,5	UR II	300	335
SC 360	300 N	340 - 360	190	10	2,5	Robukan	300	346
SC 385	300 H	355 - 385	190	10	2,5	GFK	350	376
SC 410	*	385 - 410	190	13	2,5	Robukan	350	399
SC 425	350 N	400 - 425	190	13	2,5
SC 430	*	405 - 430	190	13	2,5	SML / GGG / GFK	400	429/427
SC 445	350 H	420 - 445	190	13	2,5	SML / GGG	400	429
SC 450	*	425 - 450	190	13	2,5
SC 465	*	435 - 465	190	13	2,5	Beton	300	450
SC 470	*	440 - 470	190	13	2,5
SC 490	400 N	465 - 490	190	13	2,5
SC 510	400 H	480 - 510	190	13	2,5
SC 525	*	495 - 525	190	13	2,5
SC 540	*	510 - 540	190	13	2,5	GFK / GGG	500	530/532
SC 550	*	520 - 550	190	13	2,5
SC 560	450 H	530 - 560	190	13	2,5	UR II	500	560
SC 570	*	540 - 570	190	13	2,5
SC 580	*	555 - 580	190	13	2,5
SC 600	500 N	570 - 600	190	13	2,5	Robukan	500	587
SC 620	500 H	590 - 620	190	13	2,5	GFK	600
