Manometry sprężynowe do rur

Rohrfeder-Manometer
Wyślij zapytanie

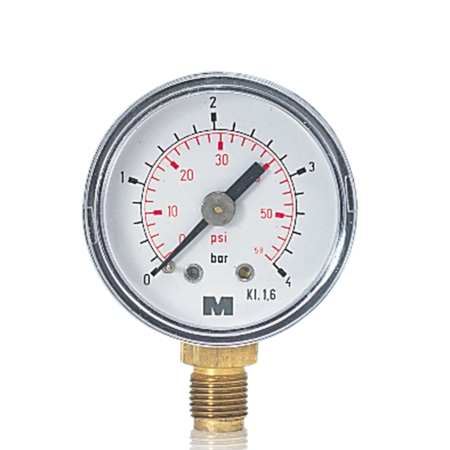

Rohrfeder-Manometer

 - Messglied ist eine Rohrfeder die sich unter Druck "aufrollt"

 - Medien: gasförmig und flüssig, bis +150°C

 - Messbereiche: von -1 bar bis +1000 bar

 - Einsatzgebiet:
     • Druckbehälter, Kompressoren, Werkzeugmaschinen, Maschinen- und Anlagenbau, usw.

 - Varianten:
     • axialer und radialer Anschluss
     • Mit Frontring
     • Chemieausführung
     • Feinmessausführung
     • Mit Glyzerinfüllung zur Schwingungsdämpfung

AusführungNenngrößeAnwendung
Standard40/50/63/80/100/160Für gasförmige und flüssige, nicht hochviskose und nicht kristallisierende Medien, die Kupferlegierungen nicht angreifen.
Industrie100/160Für hohe Messgenauigkeit und raue Einsatzbedingungen. Für gasförmige und flüssige, nicht hochviskose und nicht kristallisierende Medien, die Kupferleierungen nicht angreifen.
Sicherheit63/100Für Anwendungsfälle nach Anforderungen gemäß EN 837 - 1/9.7.2. Für gasförmige und flüssige, aggressive, nicht hochviskose und nicht kristallisierende Medien, auch in aggressiver Umgebung.
Feinmess160Für besonders hohe Messgenauigkeit. Für gasförmige, nicht aggressive, nicht hochviskose und nicht kristallisierende Medien.
Glyzerin63/100/160Für Messstellen mit Vibrationen und hohen dynamischen Druckbelastungen. Für gasförmige und flüssige, nicht hochviskose und nicht kristallisierende Medien, die Kupferlegierungen nicht angreifen.
Glyzerin-Sicherheit63/100Für Messstellen mit Vibrationen und hohen dynamischen Druckbelastungen. Für Anwendungsfälle nach Anforderungen gemäß EN 837 - 1/9.7.2. Für gasförmige und flüssige, aggressive, nicht hochviskose und nicht kristallisierende Medien,auch in aggressiver Umgebung.
Chemie63/100/160Für gasförmige und flüssige, aggressive, nicht hochviskose und nicht kristallisierende Medien, auch in aggressiver Umgebung.
Glyzerin-Chemie63/100/160Für Messstellen mit Vibrationen und hohen dynamischen Druckbelastungen. Für gasförmige und flüssige, aggressive, nicht hochviskose und nicht kristallisierende Medien, auch in aggressiver Umgebung.
Kontakt100/160Für hohe Messgenauigkeit. Für gasförmige und flüssige, nicht hochviskose und nicht kristallisierende Medien, die Kupferlegierungen nicht angreifen.
AusführungAnzeigegenauigkeit
(EN 837 - 1/6)		TemperaturBefestigung (kann je nach Nenngröße variieren)
StandardKlasse 1,6Umgebung: -20°C bis +60°C
Medium: max. +60°C		radial/ axial/ 3-Kant-Frontring mit Bügelbefestigung/ 3-Loch-Frontflansch
IndustrieKlasse 1,0radial/ axial exzentrisch
Sicherheitø 63 mm: Klasse 1,6
ø 100 mm: Klasse 1,0		Umgebung: -20°C bis +60°C
Medium: max. +100°C		radial
FeinmessKlasse 0,6Umgebung: -20°C bis +60°C
Medium: max. +60°C		radial
Glyzerinø 63 mm: Klasse 1,6
ø 100/160 Klasse 1,0		radial/ axial/ axial exzentrisch/ 3-Kant-Frontring mit Bügelbefestigung/ 3-Loch-Frontflansch/ Bördelring mit Bügelbefestigung
Glyzerin-Sicherheitø 63 mm: Klasse 1,6
ø 100 mm: Klasse 1,0		Umgebung: -20°C bis +60°C
Medium: max. +100°C		radial
Chemieø 63 mm: Klasse 1,6
ø 100/160 mm: Klasse 1,0		Umgebung: -20°C bis +60°C
Medium: max. +150°C		radial/ axial/ 3-Kant-Frontring mit Bügelbefestigung/ 3-Loch-Frontflansch/ Bördelring mit Bügelbefestigung
Glyzerin-Chemieø 63 mm: Klasse 1,6
ø 100/160 mm: Klasse 1,0
KontaktKlasse 1,0Umgebung: -20°C bis +60°C
Medium: max. +60°C		radial
