Pompy do układów smarowania

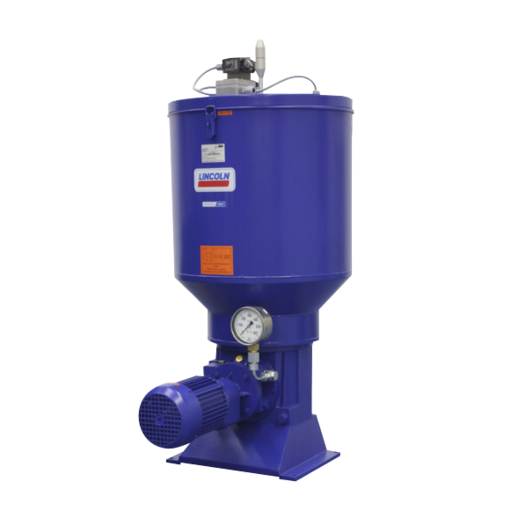

Pompa ZPU

Pompa ZPU tłokowa o napędzie elektrycznym do systemów dwuliniowych i progresywnych. Zależnie od konfiguracji systemu mogą one doprowadzać środek smarny w promieniu 50 metrów pod ciśnieniem maksymalnie 400 barów. Do zespołów tych nadają się oleje i smary plastyczne o konsystencji klasy do 2 według NLGI (do NLGI 3 na szczególne życzenie). Jedno- lub dwuelementowe, pompy ZPU 01/02 za sprawą wbudowanego mieszadła pracują wydajnie także w niskich temperaturach.

Cechy i zalety:

  • niezawodność
  • wszechstronność
  • opcje ultradźwiękowej kontroli wysokiego i niskiego poziomu
  • wolny koniec wału do wykorzystania z innymi silnikami
  • prosta obsługa serwisowa
  • trzy opcje dla szybkiego wypływu środka smarnego
  • wbudowany filtr środka smarnego

Zastosowania:

  • lekkie i umiarkowane ciężkie zastosowania przemysłowe
  • mieszarki
  • elektrownie
  • zgarniaki
  • zwałowarki
  • cementownie
  • stalownie
  • elektrownie
  • górnictwo
  • maszyny wielkogabarytowe
Model ZPU 01/02pompa tłokowa o napędzie elektrycznym
Temperatura pracyod –20 to +70°Cod –4 to +158°F
Ciśnienie roboczemaks. 400 barów5 800 psi
Środek smarny

smar plastyczny o konsystencji klasy do 2 wg NLGI
NLGI 3 na szczególne życzenie

olej o lepkości w temperaturze pracy
nie mniejszej niż 40 mm2/s
Dozowana ilość
ZPU 01800 cm³/h48.8 in³/h
ZPU 021 600 cm³/h97.5 in³/h
ZPU 02-M0493 200 cm³/h195.2 in³/h
Napięcie380–420 V prądu przemiennego 50 Hz
440–480 V prądu przemiennego 60 Hz
Stopień ochronyIP 65
Przyłącze przewodu głównegomodel F: do przewodu 10 mm
model E: G 1/4
Pojemność zbiornika10 albo 30 l2.6 albo 8 gal
Wymiary (różne w zależności od modelu)
min.514 × 379 × 317 mm20.25 × 15 × 12.5 in
maks.754 × 431 × 337 mm29.75 × 17 × 15 in
czujnik niskiego poziomu30 × 125 × 65 mm1.2 × 5 × 2.75 in
Pozycja montażupionowa




Model ZPU 08/14/24pompa tłokowa o napędzie elektrycznym
Prędkość napęduod 60 do 180 obr/min, zależnie od modelu
Temperatura pracyod –20 do +80°Cod –4 do +176°F
Środek smarny

smar plastyczny o konsystencji klasy do 2 wg NLGI
NLGI 3 na szczególne życzenie

olej o lepkości nie mniejszej niż 20 mm2/s
Dozowana ilość
ZPU 088 000 cm³/h488 in³/h
ZPU 1414 000 cm³/h855 in³/h
ZPU 2424 000 cm³/h1 465 in³/h
Ciśnienie roboczemaks. 400 barów5 800 psi
Napięcie380–415 V prądu przemiennego 50 Hz
420–480 V prądu przemiennego 60 Hz
500 V prądu przemiennego 50 Hz
Stopień ochronyIP 65
Przyłącze przewodu głównegożeńskie G 3/4
Pojemność zbiornika40 albo 100 l10 albo 26 gal
Wymiary (różne w zależności od modelu)
min.760 × 670 × 410 mm30 × 26 × 16 in
maks.975 × 825 × 500 mm38.5 × 32.5 × 20 in
Pozycja montażupionowa
