Stacja myjąca do zbiorników IBC

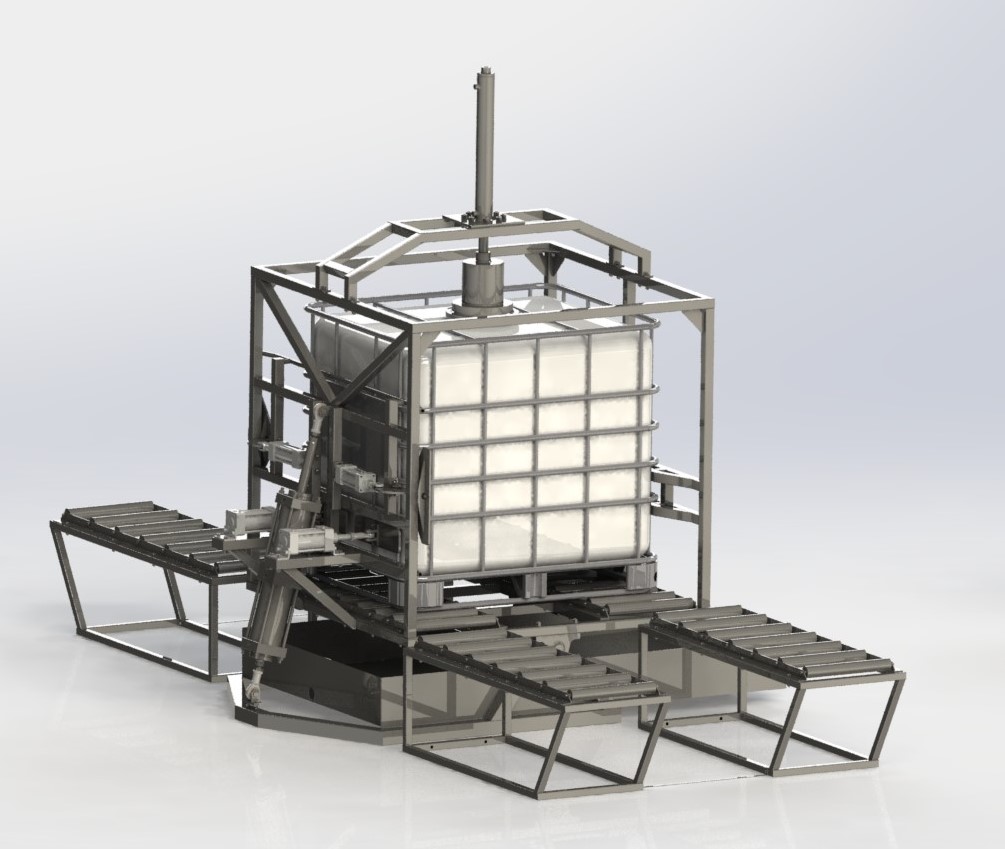

Częstym problemem podczas eksploatacji / renowacji zbiorników IBC jest efektywne pozbycie się zanieczyszczeń uniemożliwiających powtórne ich wykorzystanie. Firma HENNLICH wyszła naprzeciw temu problemowi projektując urządzenie przeznaczone do dokładnego czyszczenia i dezynfekcji wnętrza zbiorników IBC o pojemności 1000 litrów.
Stacja została zaprojektowana tak, aby spełniać największe wymagania użytkownika w zakresie usuwania zanieczyszczeń, a dzięki swojej zabudowanej konstrukcji zapewniać bezpieczeństwo. Dzięki stacji myjącej optymalizacji podlega zarówno jakość jak i czas procesu czyszczenia, przy jednoczesnym zmniejszeniu zużycia wody oraz środków myjących.
Po umieszczeniu kontenera na stanowisku roboczym, operator wybiera odpowiedni program (np. mycie, odtłuszczanie, płukanie, dezynfekcja para lub płynem) a następnie uruchamia proces czyszczenia. Lanca z głowica myjąca opuszczana jest przez otwór na górze do środka zbiornika. Proces mycia polega na mechanicznym działaniu strumienia wody pod rekomendowanym ciśnieniem 3 barów.
Cecha charakterystyczna urządzenia jest zastosowanie specjalnej głowicy myjącej Bechler 5S6/5S7, która doskonale radzi sobie z usuwaniem zabrudzeń bez konieczności stosowania pomp wysokociśnieniowych. Urządzenie zostało wyposażone również w układ przechylania, w celu dokładnego domycia dna oraz ułatwienia opróżnienia zbiornika z zanieczyszczonego medium.
Dla ułatwienia i przyspieszenia procesu mycia / dezynfekcji, stosuje się odpowiednio dobrane środki chemiczne oraz różne temperatury płynów myjących.
PODAWANIE WODY Z WODOCIAGU
Woda wodociągowa jest doprowadzana do głowicy myjącej poprzez filtr oraz zawór redukcyjny ciśnienia.
Wymagane jest zapewnienie zasilania woda wodociągowa o minimalnym ciśnieniu 0,45 MPa, przy użyciu rur o średnicy nominalnej co najmniej DN32.
DOZOWANIE ŚRODKA MYJĄCEGO
Środek myjący jest dozowany do wody dostarczanej do głowicy myjącej, co pozwala na skuteczne przeprowadzenie procesu mycia.
ODPROWADZENIE ZUŻYTEJ CIECZY MYJĄCEJ
Zużyta ciecz myjąca jest odprowadzana grawitacyjnie z wanny ociekowej bezpośrednio do studzienki odbiorczej, która znajduje się w podłodze pod wanna

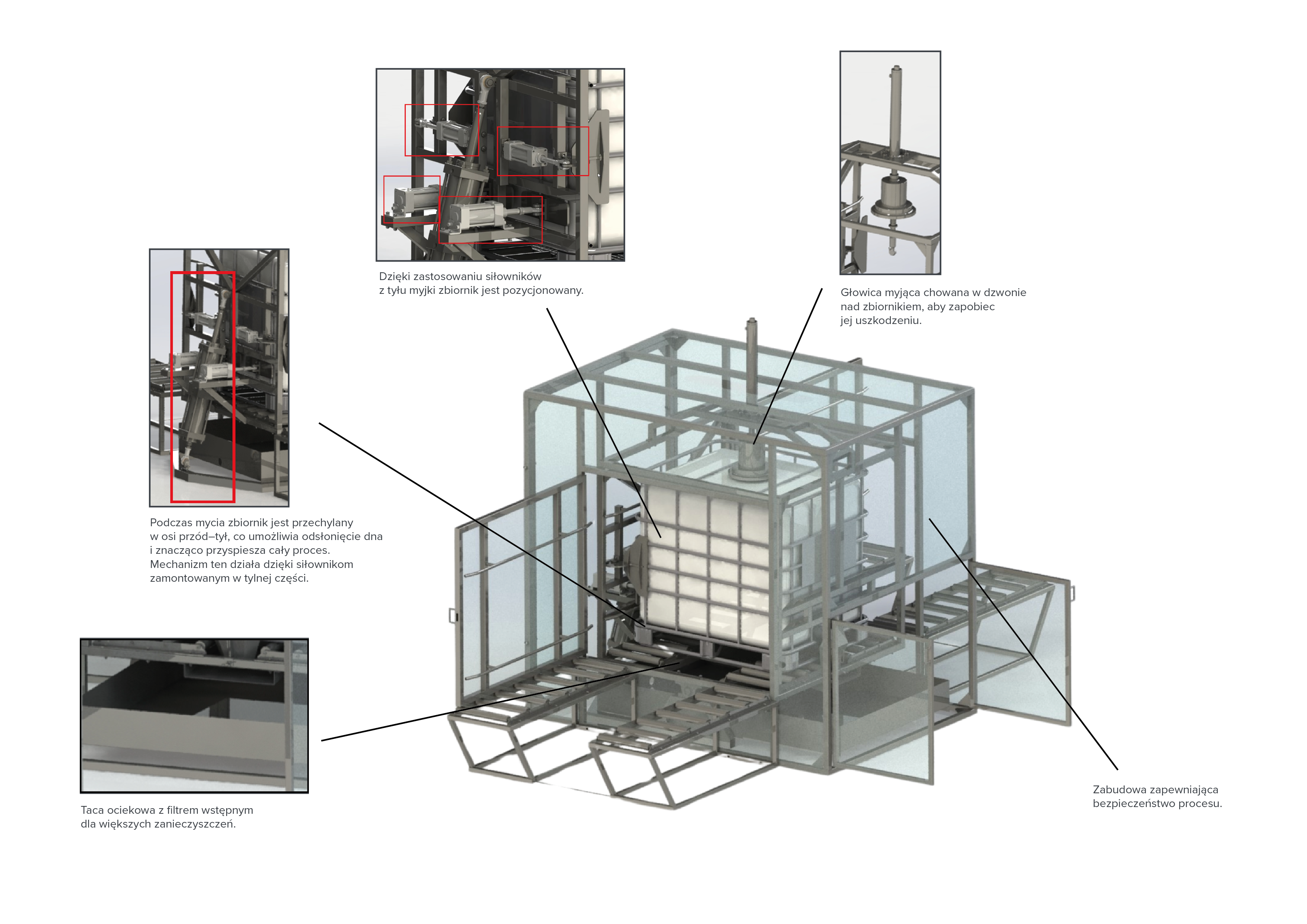

WYPOSAŻENIE:
» Zamykana obudowa przestrzeni wewnętrznej zabezpieczająca przed dostępem do elementów ruchomej klatki na kontener IBC oraz chroniąca przed wyrzutem strumienia cieczy myjącej w przypadku uszkodzonego kontenera IBC.

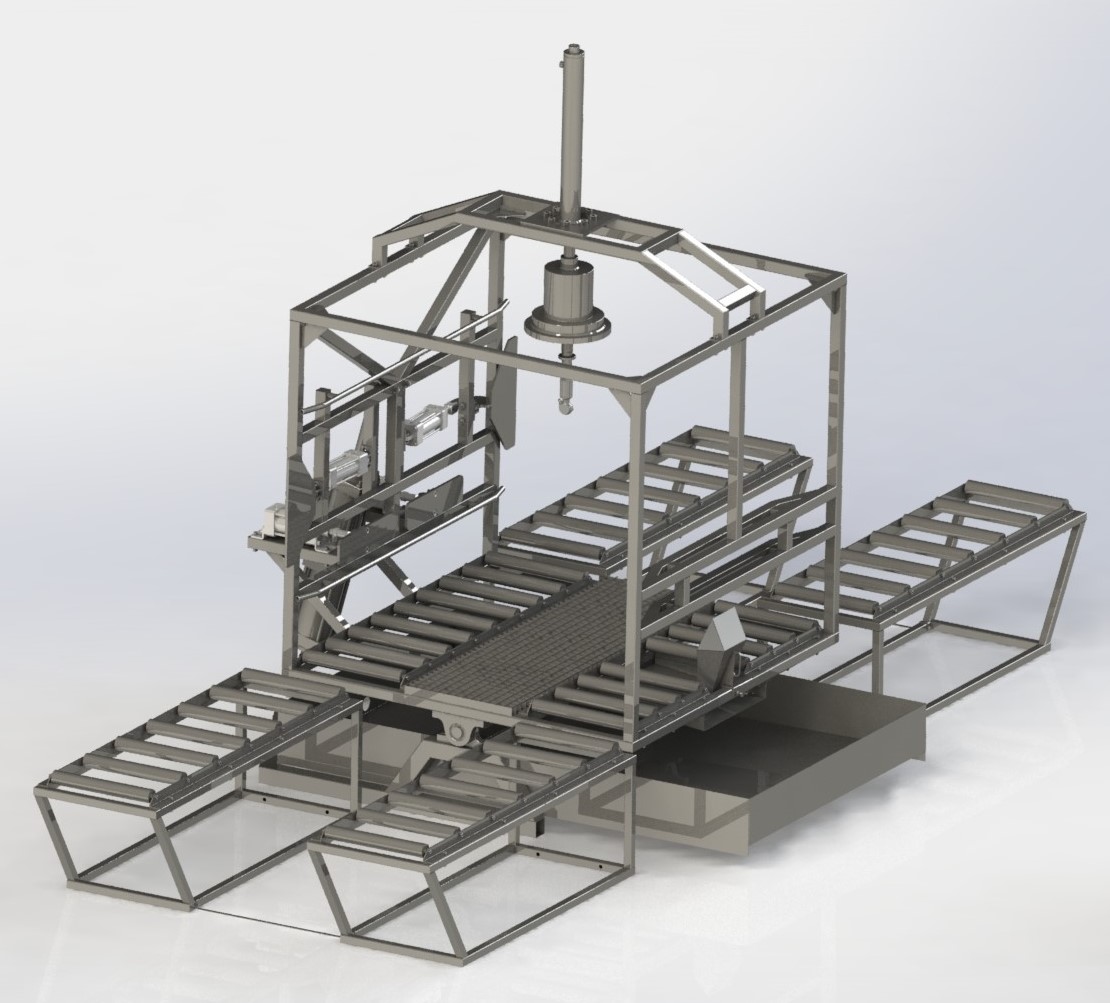

» System pozycjonowania i utrzymywania kontenera IBC w klatce myjki zapewniający bezproblemowe opuszczanie głowicy myjącej do wnętrza tego kontenera.
» System pneumatycznego opuszczania i podnoszenia głowicy myjącej.
» System pneumatycznego pochylania mytego kontenera IBC poprawiający skuteczność mycia jego dna.
» Układ sterowania PLC z panelem operatorskim.
» Układ bezpieczeństwa obejmujący czujniki na drzwiach, który będzie zatrzymywał proces mycia w przypadku otwarcia drzwi dostępowych do przestrzeni roboczej.
» Podawanie wody z wodociągu poprzez filtr i zawór redukcyjny ciśnienia do głowicy myjącej.
» Podawanie (dozowanie) środka myjącego do wody podawanej do głowicy myjącej.
» Grawitacyjne odprowadzenie zużytej cieczy myjącej z wanny ociekowej bezpośrednio do studzienki odbiorczej usytuowanej w podłodze pod wanna, bądź przepompowanie do zewnętrznego zbiornika.
DODATKOWE WYPOSAŻENIE:
Zbiorniki buforowe wraz z możliwością dozowania do nich środka myjącego oraz opróżniania do kanalizacji, bądź przepompowanie do zewnętrznego zbiornika.
