Sprężyny naciskowe

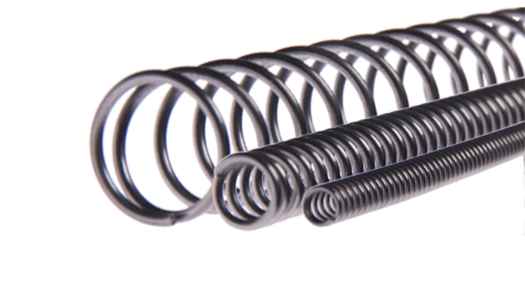

Naciskowe długie metrowe L=1000mm

Druckfederstränge

W ofercie sprężyny naciskowe wykonane ze stali sprężynowej 1.1200. Możemy zastosować inne materiały zgodnie z życzeniem klienta. Realizujemy zamówienia zarówno na pojedyncze sztuki  sprężyn naciskowych metrowych jak i większe partie.

Standardowe wymiary:  d = średnica (grubość) drutu

L0=1000mmd=0,50 do 0,90 mmPobierz PDF
L0=1000mmd=1,00 do 1,80 mmPobierz PDF
L0=1000mmd=2,00 do 3,60 mmPobierz PDF

Terminologia


d
    = Średnica drutu w  [mm]
De  = Średnica zewnętrzna (D+d) [mm]
D    = Średnica średnia w mm (De minus d) [mm]
Di   = Średnica wewnętrzna w mm (De minus 2xd) [mm]
Lo   = Długość swobodna bez obciążenia Lo [mm]
n     = Liczba efektywnych zwojów sprężystych
Dd  = Średnica trzpienia, powyżej której sprężyna może pracować [mm]
Dh  = Średnica otworu, w której sprężyna może pracować [mm]
R    = Stała sprężyny [N/mm]
sn   = Maksymalny skok (ściskanie) w mm (Lo-Ln) [mm]
Ln  = Maksymalna długość pod obciążeniem [mm]
Fn  = Maksymalne obciążenie [N] przy Ln
M   =  waga sprężyny [g]

Szybka dostawa

  • Dzięki utrzymywaniu dużych stanów magazynowych jesteśmy w stanie natychmiast dobierać odpowiednie sprężyny i błyskawicznie realizować zamówienia.

  • W razie jakichkolwiek wątpliwości związanych z aspektami technicznymi lub samym procesem zakupów prosimy o kontakt z działem handlowym

Wynik: 68 rozwiązań - pozycji

Keine Übersetzung für LLL:COMMERCE_PRODUCT_TAXINFO eingepflegt.

Poniższa tabelka obrazuje przykładowe dostępne wymiary.

Numer /
Opis
Bezeichnung Zapytanie / Cena / Koszyk
d [mm]

De [mm]

średnie T

Di [mm]

Lo [mm]

materiał
H 40/1
Sprężyna naciskowa 40/1
Naciskowe długie metrowe L=1000mm 0,532,521000Stal sprężynowa 1.1200
H 40/2
Sprężyna naciskowa 40/2
Naciskowe długie metrowe L=1000mm 0,53,73,22,71000Stal sprężynowa 1.1200
H 40/3
Sprężyna naciskowa 40/3
Naciskowe długie metrowe L=1000mm 0,54,543,51000Stal sprężynowa 1.1200
H 40/4
Sprężyna naciskowa 40/4
Naciskowe długie metrowe L=1000mm 0,55,554,51000Stal sprężynowa 1.1200
H 40/5
Sprężyna naciskowa 40/5
Naciskowe długie metrowe L=1000mm 0,56,86,35,81000Stal sprężynowa 1.1200
H 42/1
Sprężyna naciskowa 42/1
Naciskowe długie metrowe L=1000mm 0,633,83 2,571000Stal sprężynowa 1.1200
H 42/2
Sprężyna naciskowa 42/2
Naciskowe długie metrowe L=1000mm 0,634,63 3,371000Stal sprężynowa 1.1200
H 42/3
Sprężyna naciskowa 42/3
Naciskowe długie metrowe L=1000mm 0,635,63 4,371000Stal sprężynowa 1.1200
H 43/1
Sprężyna nac. 43/1 - 1.1200
Naciskowe długie metrowe L=1000mm 0,74,2 2,81000Stal sprężynowa 1.1200
H 43/3
Sprężyna naciskowa 43/3
Naciskowe długie metrowe L=1000mm 0,76,3 4,91000Stal sprężynowa 1.1200
